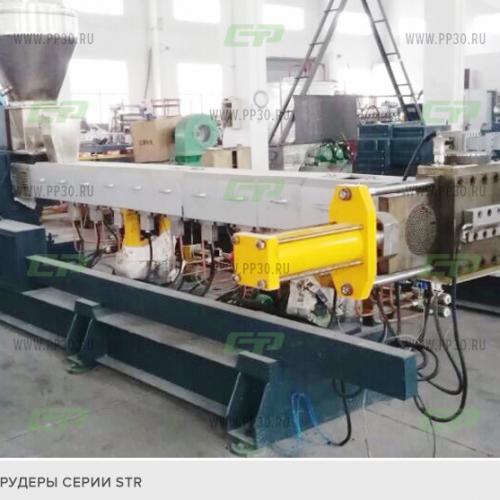

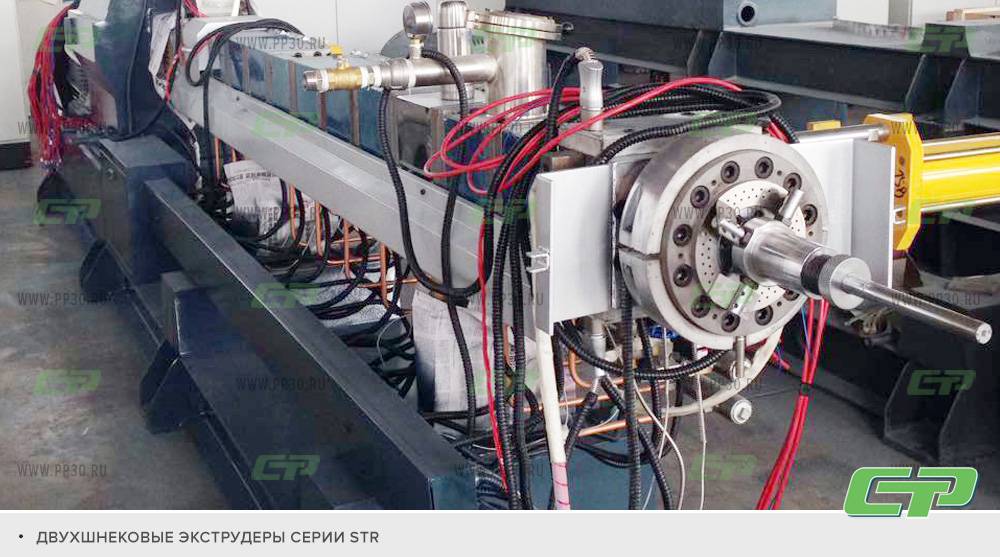

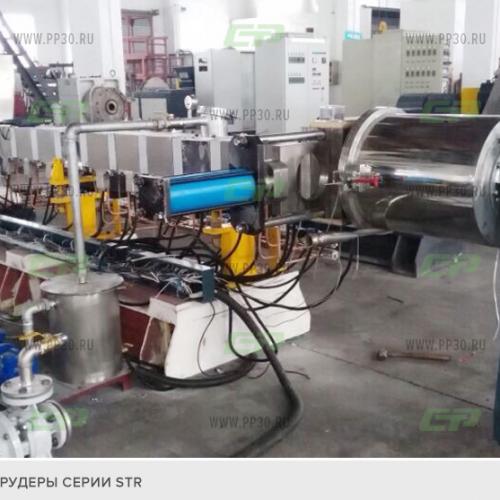

Двухшнековые экструдеры серии STR. Общая информация
Компания «СТР» предлагает в наличии и под заказ двухшнековые экструдеры серии STR с различными системами резки гранул.
Двухшнековые экструдеры серии STR (грануляторы, линии для производства компаундов и суперконцентратов) – это оборудование с двумя параллельно расположенными наборными шнеками. Движение шнеков – однонаправленное.
Преимущества экструдеров однонаправленного вращения:
- Высокая смешивающая способность;
- Высокая производительность;
- Самоочищение во время работы за счет зацепления шнеков.

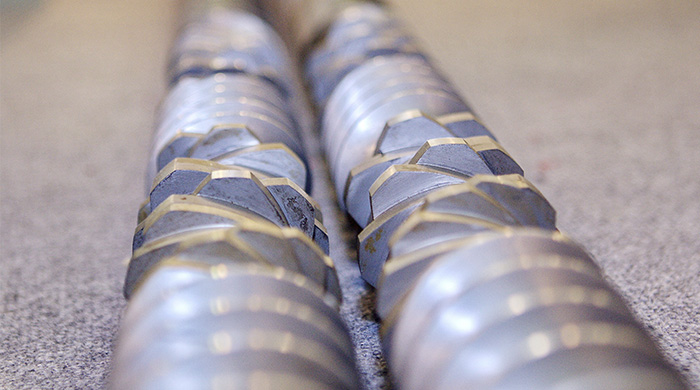

Шнеки состоят из отдельных кулачковых элементов, которые монтируются наборным способом, образуя винтовую линию. Для выполнения различных задач можно легко изменять конфигурацию шнеков и заменять один элемент другим. Наборные шнеки, распределительные и смесительные элементы позволяют легко адаптировать двухшнековый экструдер для работы с различными видами полимеров.
Производительность экструдера определяется в зависимости от числовых данных о диаметре шнека (D) и соотношении длины шнека к его диаметру (L/D). Для работы с разными типами материалов используют разные соотношения длины к диаметру:
- Для переработки пластиков на основе ПВХ (PVC) используют соотношение L/D не менее 32:1.
- При производстве композитов и суперконцентратов красителей соотношение L/D должно составлять не менее 40:1.
- Для производства ТЭП соотношение L/D должно составлять не менее 48:1.
На таких двухшнековых экструдерах можно выполнять различные технологические операции, причем последовательность операций – любая:
- изменение свойств полимеров;
- смешивание;
- диспергирование;
- пластификацию;
- наполнение.
Система охлаждения жидкостью, входящая в состав конструкции двухшнековых экструдеров серии STR, позволяет точно регулировать температуру расплава полимеров.
В зависимости от сырья и требований технологического процесса, можно задавать следующие параметры:
- конфигурацию шнеков,
- соотношение длины к диаметру шнека;
- ввод основного и вспомогательного сырья;
- местоположение систем дегазации;
- сменные сетки фильтров;
- способ гранулирования;
- электрические приборы автоматического контроля.
Двухшнековый экструдер серии STR характеризуется длиной шнека, диаметром шнека и их соотношением.
Двухшнековые экструдеры (линии грануляции) могут работать как на первичном грануляте, так и вторичном сырье (гранулы, агломерат, дробленка, порошки, пасты, расплавы и прочее).
Двухшнековые экструдеры серии STR работают со всеми видами существующих полимеров и композиций: ПП, ПВД, ПНД, ПЭТ, ЛПВД, АБС, АБС+ПК, ПК, САН, ЭВА, ПА, ПС, ПБТ, ПВХ, ПОМ, МСМ, ПА+СКЭПТ, ПП+СКЭПТ, ТЭП, полиэстер и т.д.
Типичные материалы применяемые при работе двухшнековых экструдеров STR:
- ПЭ, ПП, ПС+СБС; ПА+СКЭПТ; ПП+НБР; ЭВА+ каучуки и т.д.
- ПЭ, ПА, ПК, ХПЭ+АБС(сплав); АБС+TPU; ПБТ+ПЭТ; ПП+ПЭ и др.
- ПЭ, ПП, ЭВА, и т.д.+ мел, тальк, диоксид титана; АБС, ПК, ПС и т.д. + гидроксид алюминия, гидроксид магния, оксид сурьмы
- ПП, ПА, АБС + технический углерод, сернистый порошок, керамический порошок
- ПП, ПА, АБС, ПБТ и др. + антипирены и др. вспомогательные добавки
- ПЭ, ПП, ПС и др. + крахмал (возможна биоразлагаемость гранул)
- ПЭ +стабилизаторы и др.
- ПЭ, ЭВА, АБС, и др. + технический углерод
- ПЭ, ПП, АБС, AS, ПА, ЭВА, ПЭТ + пигменты и вспомогательные добавки
- ПП, ПБТ, АБС, AS, ПА, ПК, ПОМ, PPS, ПЭТ, и т.д. армирован длинными и короткими волокнами и т.д.
- ПЭНД, ПЭВД, ЛПЭВД, МДПЭ, ЭВА, ПВХ, ПП, ПЭ, кабельный ПЭ, сшитый ПЭ
- ЭВА, ПП, ТПР + спец. добавки
- ПА и спец. добавки
- Полиэстер, полиуретан и т.д.
Для изменения свойств производимого материала, добавляют минералы (мел, тальк), каучуки, графит, стеклоровинг, антиперены и другие добавки.
| Важно! При переработке графитовых добавок и ПАП-1,2 оборудование должно иметь взрывозащищенное исполнение всех электрических схем и электронных компонентов. |
Мы предлагаем двухшнековые экструдеры (линии грануляции) серии STR, выполняющие качественное смешивание и гомогенизацию материала, благодаря чему можно постоянно совершенствовать и усложнять рецептуры используемых композитов, увеличивая количество добавок и процент наполнения от 6% до 86%.
Преимущества двухшнековых экструдеров (линий грануляции) перед одношнековыми (читать).
В зависимости от поставленных задач, компания «СТР» предлагает двухшнековые экструдеры с различными системами резки гранул:
- система горячей резки на голове с воздушным охлаждением гранул;
- система горячей резки на голове с водокольцевым охлаждением гранул;

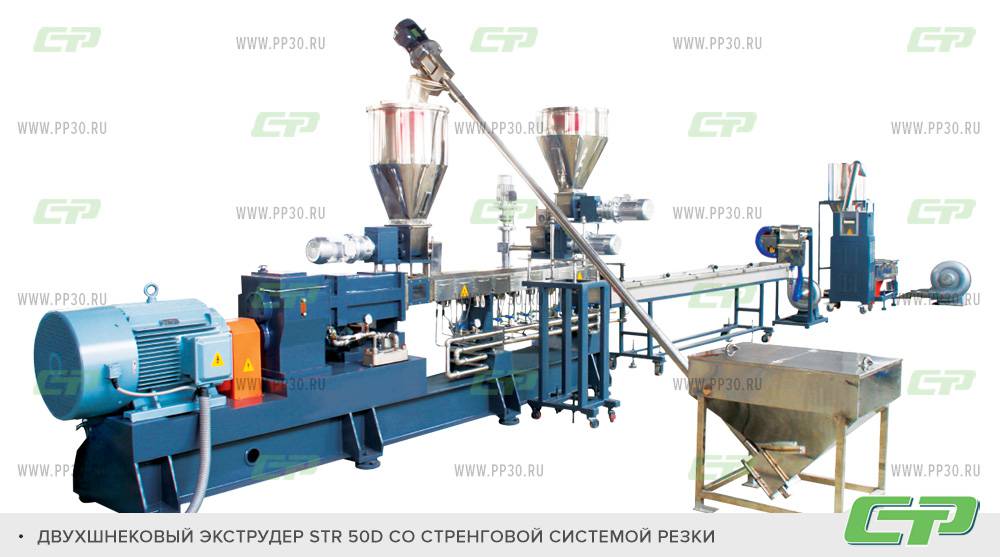

- система стренговой резки с воздушным охлаждением гранул;
- система стренговой резки с водяным охлаждением гранул;

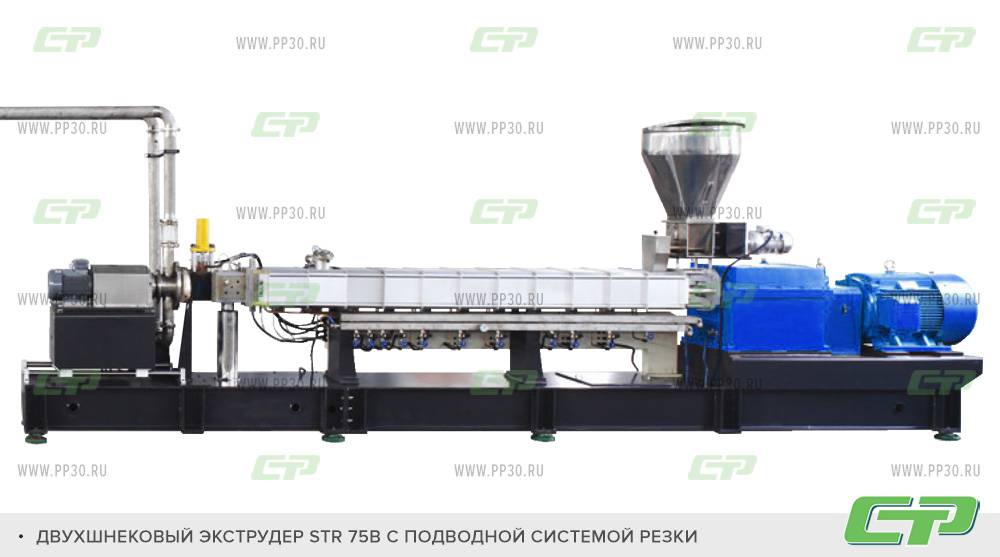

- система подводной резки.
Мы производим двухшнековые экструдеры серии STR на совместном российско-китайском заводе в Китае.
Среди обывателей и специалистов бытует мнение, что "Китай и качество - понятия не совместимые". Да, раньше Китай не особо задумывался о качестве своих товаров, но сейчас, ввиду повышенной конкуренции, производителям приходится соблюдать многочисленные стандарты. Более того, многие российские, европейские и американские компании предпочитают производить свои товары именно на китайских производственных мощностях с задействованием местной рабочей силы.
Мы, как производители, ведем постоянный контроль процесса производства, и отвечаем за качество металла, комплектующих и элементов.
Материал основных валов 38 CrNiMoA, материал элементов шнека - высококачественный инструментальный стальной сплав W6Mo5Cr4V2 с температурной обработкой - высокотемпературной вакуумной закалкой.
Общая твёрдость HRC 58-62.
Корпуса цилиндров выполнены из стали СТ45, в ∞-образные отверстия вставляются гильзы из износостойкого сплава α-101 (Fe-Cr-Ni-B+Carbide) твердостью HRC60-64, которой вполне достаточно, чтобы справиться с поставленными задачами.
При особых условиях работы материала могут быть выбраны для поставки соответствующие коррозийностойкие, износостойкие, или другие специальные материалы и способы их обработки.
Двухшнековые экструдеры отличаются несложностью в обслуживании: ремонт и сервисное обслуживание экструдера включают в себя чистку и смену сеток-фильтров, замену масла в приводе, ремонт нагревательных цилиндров и замену электрических предохранителей.
Гарантия 2 года. Шеф-монтаж.
Данное оборудование используется в отраслях:
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ДВУХШНЕКОВЫХ ЭКСТРУДЕРОВ СЕРИИ STR:
Двухшнековые экструдеры серии STR. Технические характеристики. Размер файла: 95.14 KB, pdf
Стренговая голова. Двухшнековые экструдеры серии STR

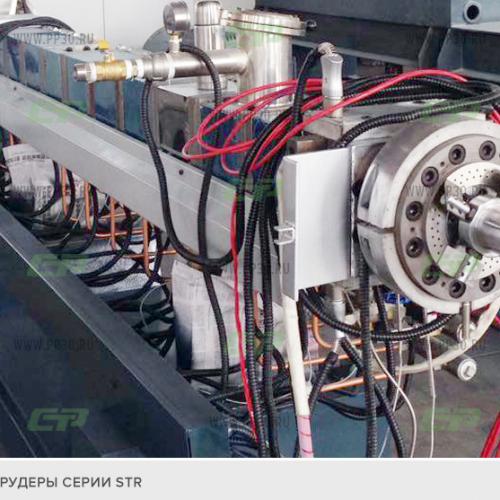

Система горячей резки гранул. Двухшнековые экструдеры серии STR.
Двухшнековый экструдер 75В со стренговой системой резки
Двухшнековый экструдер STR-75В с водокольцевой системой резки
Двухшнековый экструдер STR-25 lab
Двухшнековый экструдер лабораторный STR-25 lab незаменим в экспериментальном производстве композиционных полимеров или инженерных пластмасс. Это лабораторное устройство позволяет разрабатывать новые рецептуры, исследовать возможности получения различных цветов и оттенков материалов.
Производительность 5-20 кг/час.
Двухшнековый экструдер STR-36 (гранулятор) используется для производства композиционных полимеров, инженерных пластмасс, суперконцентратов красителей небольшими партиями. Производительность различается в зависимости от смешиваемых материалов. Компактный и практичный.
Производительность 30-120 кг/час.
Двухшнековый экструдер STR-40 (гранулятор) используются при производстве различных полимерных композиций. Конструкция экструдера обеспечивает равномерное перемешивание исходного полимера со всевозможными добавками: красителями, тальком, мелом, и т.д.
Производительность 50 - 120 кг/час
Двухшнековый экструдер STR-50 (гранулятор) идеально подходит для производства средних объёмов композиционных полимеров, инженерных пластмасс, суперконцентратов красителей. Отличается небольшим энергопотреблением и небольшими габаритными размерами.
Производительность 165 - 550 кг/час.
Двухшнековый экструдер STR-65 ориентирован на производство и переработку средних объёмов композиционных полимеров, инженерных пластмасс и суперконцентратов красителей. С помощью данного оборудования можно выпускать партии объёмом от 2000 кг.
Производительность 225 - 1000 кг/час.
Двухшнековый экструдер STR-75 (гранулятор) используется для производства крупных промышленных партий композиционных полимеров, инженерных пластмасс и суперконцентратов красителей объёмом от 3000 кг.
Производительность 396 - 1575 кг/час.

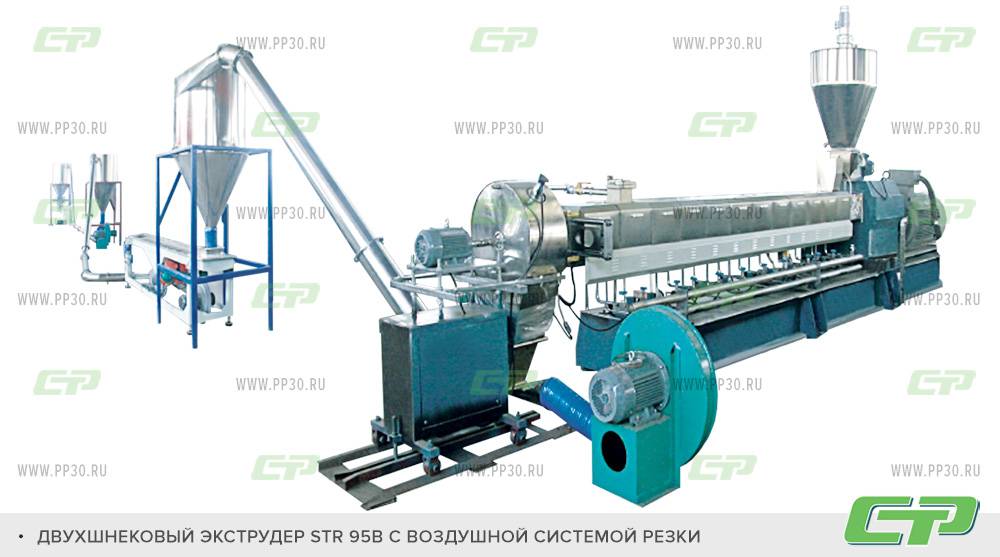

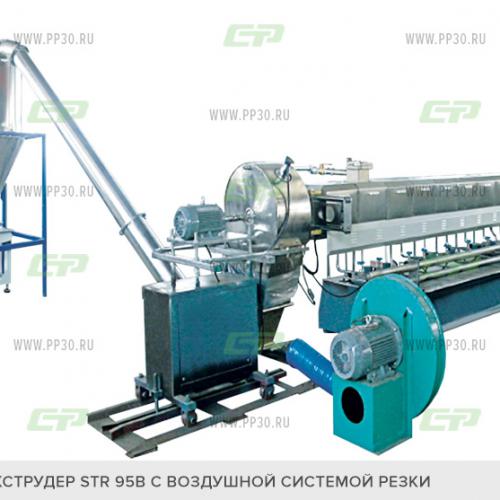

Мощный двухшнековый экструдер STR-95 используется для производства крупных промышленных партий композиционных полимеров, инженерных пластмасс и суперконцентратов красителей. Данное оборудование позволяет изготавливать партии материала от 10 000 кг.
Производительность 750- 2750 кг/час.

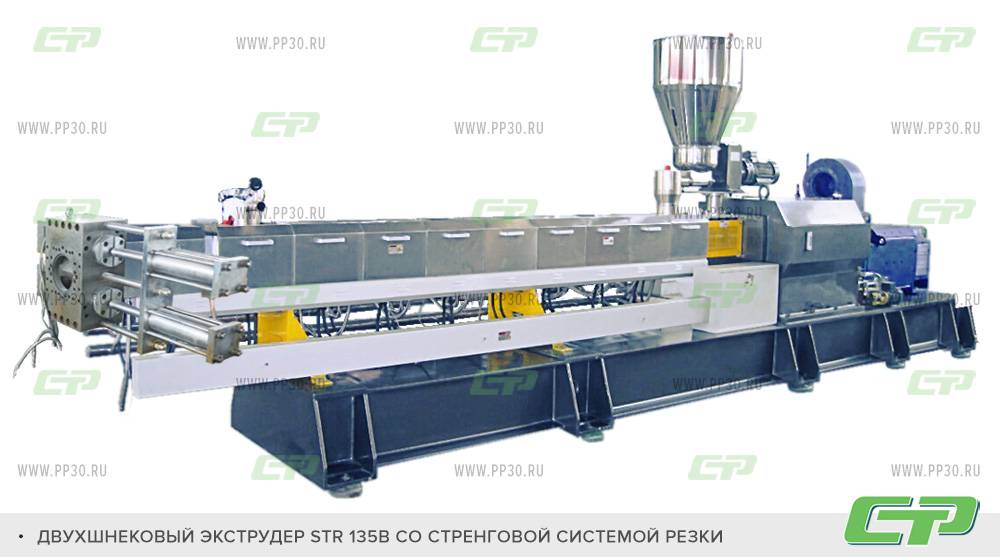

Двухшнековый экструдер STR-135
Двухшнековый экструдер (гранулятор) STR-135 — это одно из самых мощных устройств, предлагаемых компанией. С его помощью можно производить крупные промышленные партии композиционных полимеров, инженерных пластмасс и суперконцентратов красителей объёмом от 20 000 кг.
Производительность 1650 - 7500 кг/час.
Стандартная комплектация двухшнековых экструдеров (грануляторов) серии STR:
- экструдер двухшнековый (гранулятор) серии STR;
- система резки;
- система смазки маслом;
- устройство вакуумной дегазации;
- шкаф управления с электрической системой контроля работы;
- датчик давления и аварийной остановки.
- документация на русском языке.
Дополнительная комплектация двухшнекового экструдера серии STR (гранулятора):
- шнековый или вакуумный загрузчик;
- дозатор боковой;
- миксер;
- вибросито;
- станция подачи жидкого компонента (например, масло для ТЭП);
- дробилка;
- бункер-накопитель;
- автоматический стрейч-обмотчик и т.д.
Двухшнековые экструдеры (грануляторы, линии грануляции) комплектуются индивидуально под конкретные задачи. На выбор:
- длина шнеков,
- система резки,
- модель редуктора,
- управление и т.д.
К выбору оборудования нужно подойти серьезно – важно понимать принцип его работы, технические характеристики, исходное сырье, ведь от этого будет зависеть качество выпускаемой продукции.

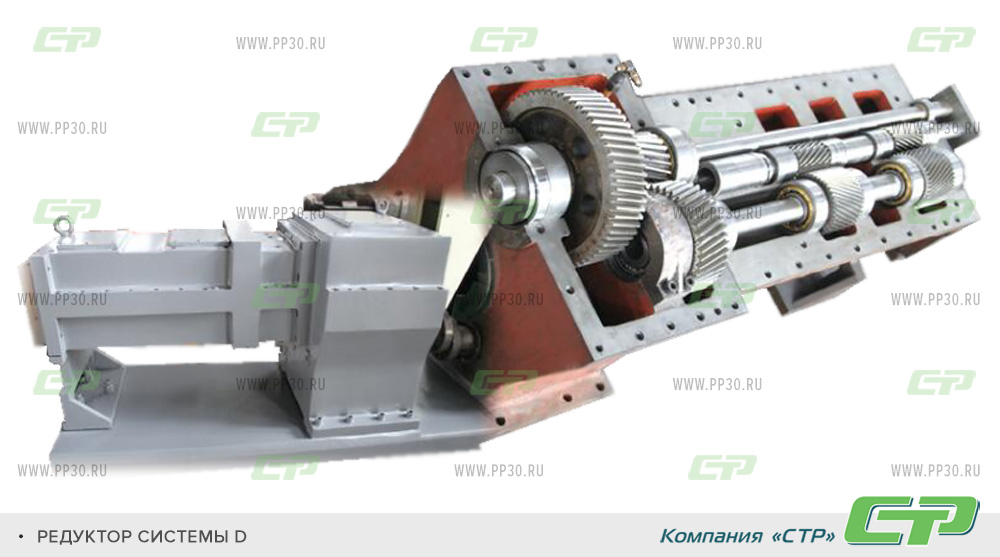

Все двухшнековые экструдеры могут комплектоваться следующими редукторами (редуктор – это механизм, входящий в состав рабочего оборудования, и передающий вращение от вала электродвигателя к рабочему валу):
|
Редуктор, |
Вид коробки |
Скорость |
Уровень (класс) |
| "A" | Обычная | < 600 об/мин | < 6 |

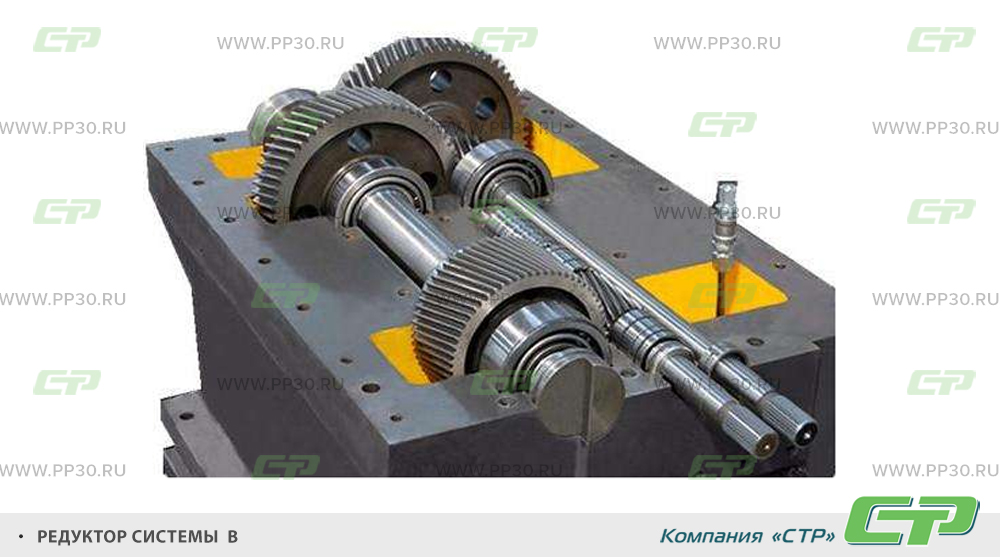

| "B" | Высокоскоростная | ≥ 600 об/мин | < 6 |
| "C" | С высоким крутящим моментом | < 600 об/мин | ≥ 8 |

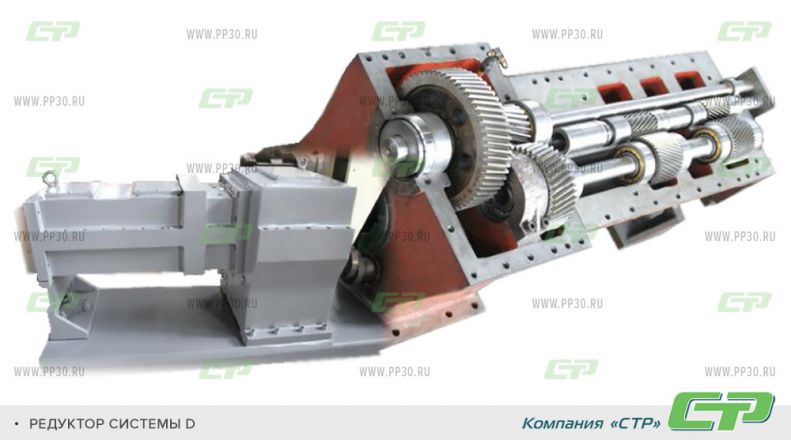

| "D" | Высокоскоростная с высоким крутящим моментом | ≥ 600 об/мин | ≥ 8 |
Компания «СТР» предлагает двухшнековые экструдеры серии STR различной производительности и только с типами редукторов «В» и «D».
Почему мы предлагаем только редукторы "B" и "D"?
- Редукторы серии «В» и «D» являются энергосберегающими.
- Экономия электроэнергии при использовании редуктора «В» относительно редуктора «А» составляет 25%, а использование редуктора «D» позволит сэкономить 20% по сравнению с редуктором «В» и 45% по сравнению с редуктором «А», соответственно.
- В редукторах серии «В» и «D» наилучшее соотношение всех технологических параметров, при изготовлении их используются современные технологии и высококачественные материалы, что влияет на высокий срок службы и производительность оборудования.
- При соблюдении всех правил эксплуатации данные редукторы позволяют увеличить срок безаварийной работы до 10 лет.
|
Для экономии электроэнергии до 80% мы предлагаем установку двигателя постоянного тока, управляемого частотным преобразователем. Двухшнековые экструдеры комплектуются трех-фазными двигателями переменного тока, но можно комплектовать и двигателями постоянного тока. Главное преимущество двигателя постоянного тока - это малые габаритные размеры, относительно размеров двигателей переменного тока, при одной и той же мощности. |
Минимальная мощность двухшнекового экструдера серии STR (линии грануляции) в стандартной комплектации:
|
Модель экструдера |
Минимальная мощность, кВт | |
|---|---|---|
|
STR 25 lab |
Стренговая |
≈ 25 кВт |
|
STR 36B |
Стренговая /водокольцевая |
≈ 50 кВт/ ≈ 55 кВт |
|
STR 36D |
Стренговая /водокольцевая |
≈ 60 кВт/ ≈ 65 кВт |
|
STR 40B |
Стренговая /водокольцевая |
≈ 75 кВт/ ≈ 80 кВт |
|
STR 50B |
Стренговая /водокольцевая |
≈ 95 кВт/ ≈ 100 кВт |
|
STR 50D |
Стренговая /водокольцевая |
≈ 115 кВт/ ≈ 120 кВт |
|
STR 65B |
Стренговая /водокольцевая |
≈ 140 кВт/ ≈ 145 кВт |
|
STR 65D |
Стренговая /водокольцевая |
≈ 165 кВт/ ≈ 170 кВт |
|
STR 75B |
Стренговая /водокольцевая |
≈ 210 кВт/ ≈ 215 кВт |
|
STR 75D |
Стренговая /водокольцевая |
≈ 235 кВт/ ≈ 240 кВт |
|
STR 95B |
Стренговая /водокольцевая |
≈ 390 кВт/ ≈ 400 кВт |
|
STR 95D |
Стренговая /водокольцевая |
≈ 560 кВт/ ≈ 570 кВт |

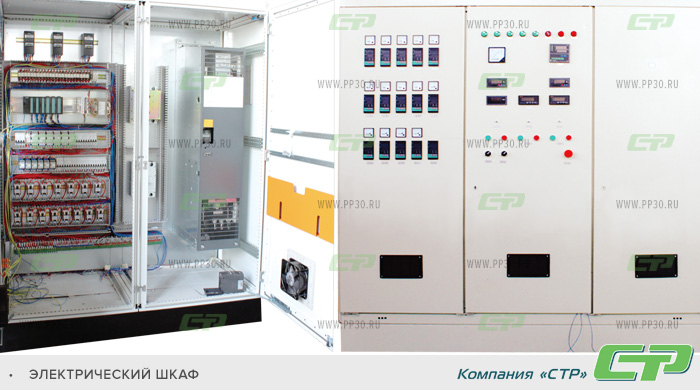

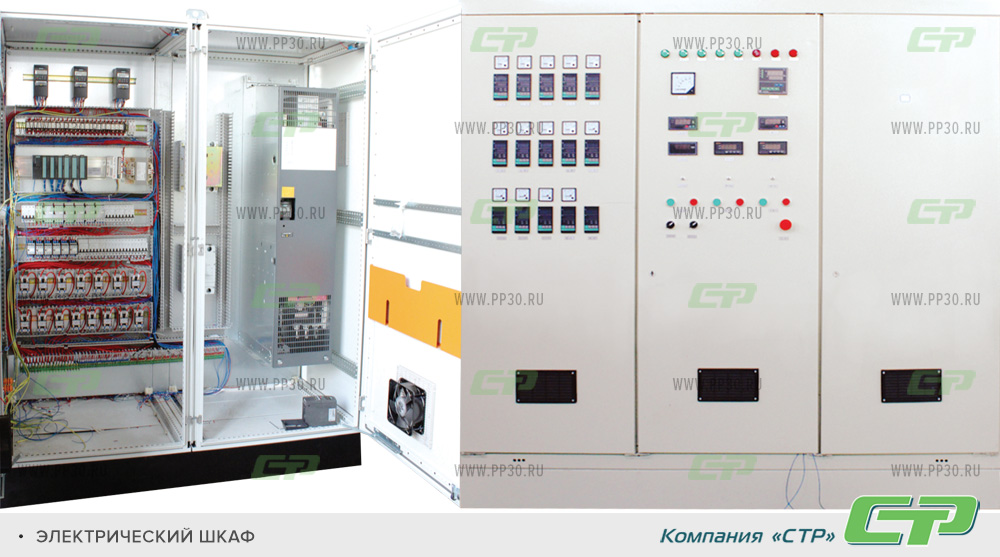

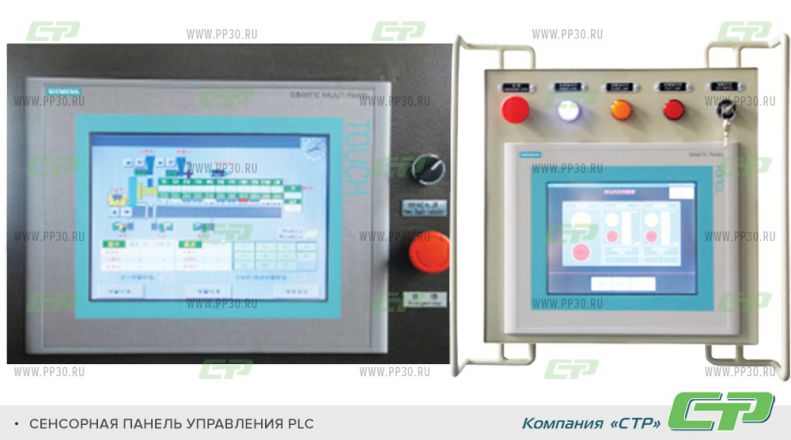

Шкаф управления с электрической системой контроля работы двухшнековых экструдеров серии STR.
Главные компоненты системы контроля: Siemens
- Контрольные кнопки: производитель SCHNEIDER Франция
- Регулятор скорости механизма питателя - японский частотный преобразователь
- Диапазон измерения давления расплава: 0 - 25 МПа
- Регулятор скорости главного двигателя двухшнекового экструдера производства Великобритании EUROTHERM (двигатель DC*) и японский частотный преобразователь (двигатель АС**)
- Регулятор температур японской фирмы RKC осуществляет двухканальный интеллектуальный контроль температуры в каждой зоне
- Электромагнитный клапан CENE9313 импортируется из Италии
- Нагрев включается температурным контроллером посредством твердотелого реле с высокотемпературной проводкой
- Шкаф электрического контроля систематизирует все системы контроля работы линии: контроль температур, контроль систем привода и систем блокировки
Все основные компоненты электрической системы управления европейского производства и высокого качества.
Система аварийной блокировки:
- Система смазки отслеживает работу масляного насоса для запуска основного механизма;
- Системы блокировки питателя и главного механизма контролируют последовательность включения главного механизма, затем питателя;
- При избыточном давлении расплавов в экструдере и главный механизм, и питатель аварийно отключаются;
- Система контроля давления масла блокирует основной механизм и питатель при избыточном давлении масла;
- Кроме обычно поставляемых контрольных приборов, по требованию заказчика могут быть поставлены аналоговая панель управления, контроллер PLC и контроллер РСС, которые имеют дополнительные блокировки.
* DC Двигатель постоянного тока
** АС Двигатель переменного тока
