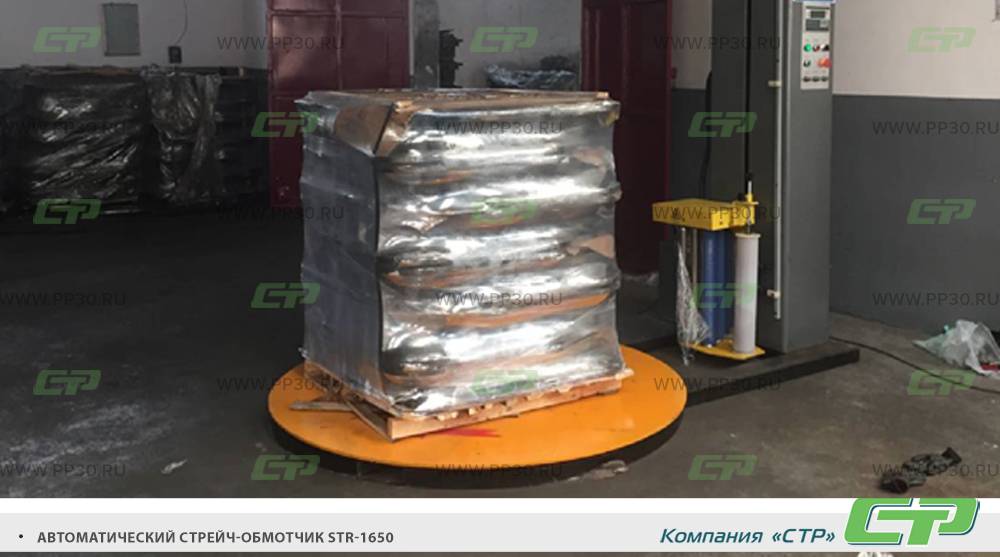

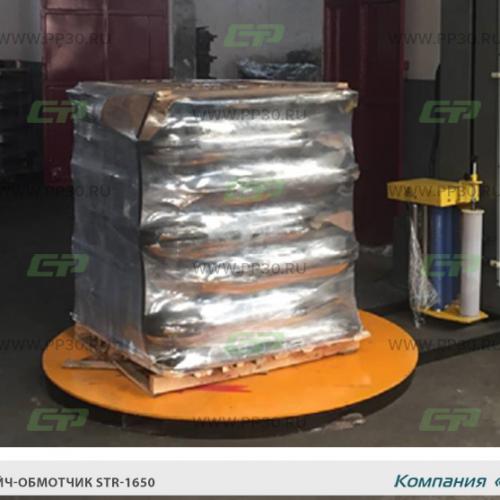

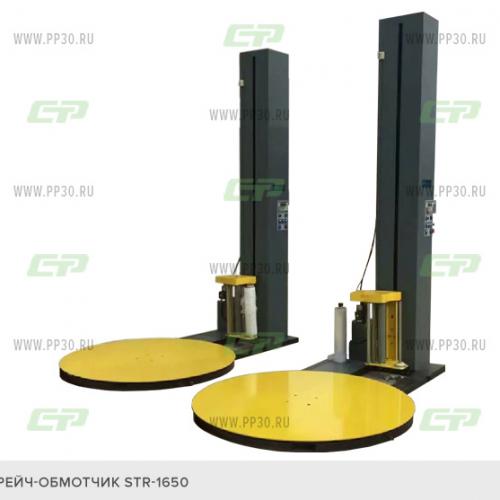

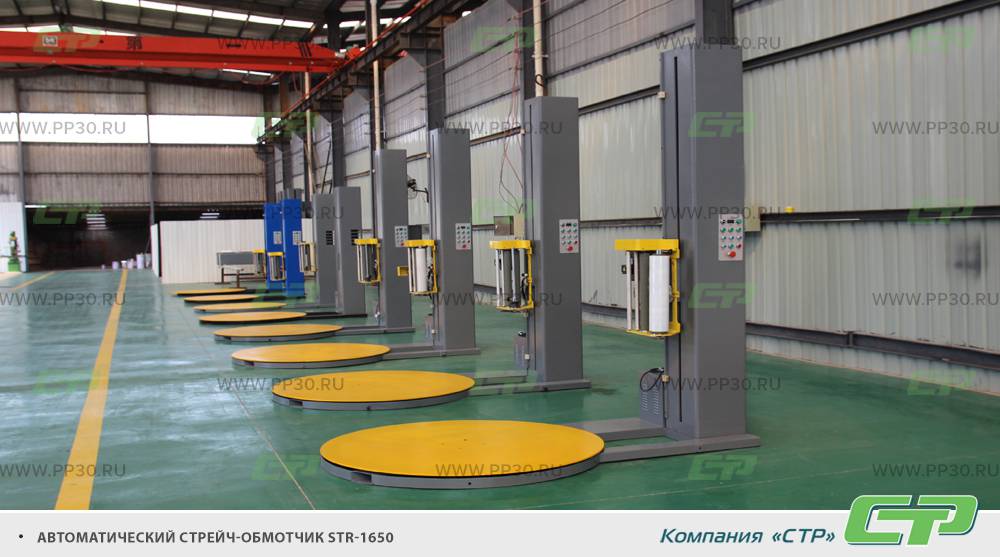

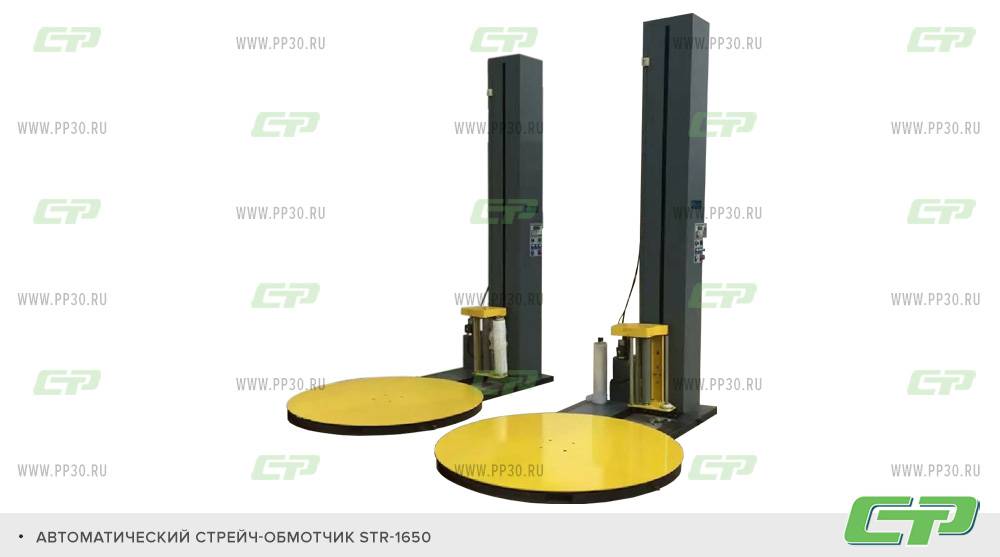

Полностью автоматический обмотчик STR-1650 в стрейч-пленку, предназначен для оборачивания различных товаров, в зависимости от типа загрузки, их веса, стабильности и конфигурации.
Используется при поточном производстве, что дает возможность получить заданную производительность процесса, избавиться от нерентабельного ручного труда и исключить влияние человеческого фактора. Обмотчик позволяет получить непрерывное упаковывание продукции с четко размеренным перекрытием витков стрейч-пленки, что положительно влияет на надежность упаковки.
Конструктивные особенности автоматического стрейч-обмотчика STR-1650:
- Система защиты от перегрузок;
- Лаконичная конструкция, очень проста в обслуживании;
- Высокая износостойкость;
- PLC-управление, с настраиваемыми параметрами количества слоев обмотки, возможность усиления при упаковке, самовозврат вращающейся платформы;
- Возможность переключения между автоматическим и ручным режимом;
- Автоматические световые индикаторы и аварийная сигнализация;
- Произвольный пуск, остановка машины и фиксация положения бобинодержателя;
- Двигатель переменного тока;
- Частотное регулирование натяжения пленки.
Система управления:
- Программируемый интерфейс, регулировка количества слоев и скорости обмотки;
- Встроенный модуль программного управления;
- Фотоэлектрический датчик для автоматического определения высоты упаковки;
- Установка времени обмотки.
Преимущества пользовательского интерфейса:
- Введенные параметры вводятся и отображаются на дисплее;
- Интуитивно понятный интерфейс и простота в эксплуатации;
- Работа в режиме диалога;
- Интегрированная связь, наглядное частотное управление;
- Меньше соединений проводов, что значительно снижает риск возникновения неисправностей;
- Легкий ремонт и исправление неисправностей.
Привод вращающейся платформы:
- Частотное управление скоростью вращения: 0 - 12 об./мин;
- Мощность двигателя: 0.75 кВт;
- Тип привода: цепной;
- Автоматический возврат в начальное положение;
- В нижней части платформы имеются канавки для вилочного погрузчика.
- Бобинодержатель для пленки:
- Натяжное устройство с двигателем переменного тока и частотным управлением, натяжение до 250%;
- Двигатель подъема и опускания бобинодержателя: 0.37 кВт;
- Частотное управление скоростью подъема и опускания, а также скоростью подачи пленки;
- Раздельный самостоятельный контроль интенсивности обмотки верхней и нижней части;
- Материал: высококачественная листовая сталь;
- Автоматическая остановка устройства в случае разрыва пленки;
- Фотоэлектрический датчик, автоматически проверяющий высоту упаковываемого груза.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМАТИЧЕСКОГО СТРЕЙЧ-ОБМОТЧИКА STR-1650:
- Диаметр вращающейся платформы: 1650 мм;
- Высота обмотки: 500 – 2000 мм;
- Размеры упаковки (Д*Ш): 500-1200*500-1100 мм;
- Высота вращающейся платформы: 78 мм;
- Грузоподъемность вращающейся платформы: 200-2000 кг;
- Вес оборудования: 700 кг;
- Мощность оборудования: 2.5 кВт;
- Питающее напряжение: 1 фаза 220В;
- Скорость вращения: 0 – 12 об./мин;
- Упаковочный материал: LLDPE стрейч-пленка:
- толщина: 17 – 35 мкм;
- ширина: 500 мм;
- диаметр шпули рулона: 76.2 мм;
- макс. внешний диаметр рулона: 240 мм;
- Габариты оборудования: 2650*1650*3000 мм.
Наименование
|
Кол-во, шт.
|
Тип
|
Подъемная система
|
1
|
|
Ползун
|
4
|
|
Дверца бобинодержателя
|
1
|
|
Стойка в сборе
|
1
|
|
Вращающаяся платформа в сборе
|
6
|
|
Опорный ролик
|
6
|
|
Панель управления
|
1
|
|
Шариковый подшипник с глубоким пазом
|
16
|
6004
|
Шариковый подшипник с глубоким пазом
|
2
|
6006
|
Цепь
|
1
|
10A
|
Цепь
|
2
|
08B
|
