Системы резки гранул

В зависимости от поставленных задач, компания «СТР» предлагает двухшнековые экструдеры с различными системами резки гранул:



  • система горячей резки на голове с воздушным охлаждением гранул;
  • система горячей резки на голове с водокольцевым охлаждением гранул;
  • система стренговой резки с воздушным охлаждением гранул;
  • система стренговой резки с водяным охлаждением гранул;
  • система подводной резки.

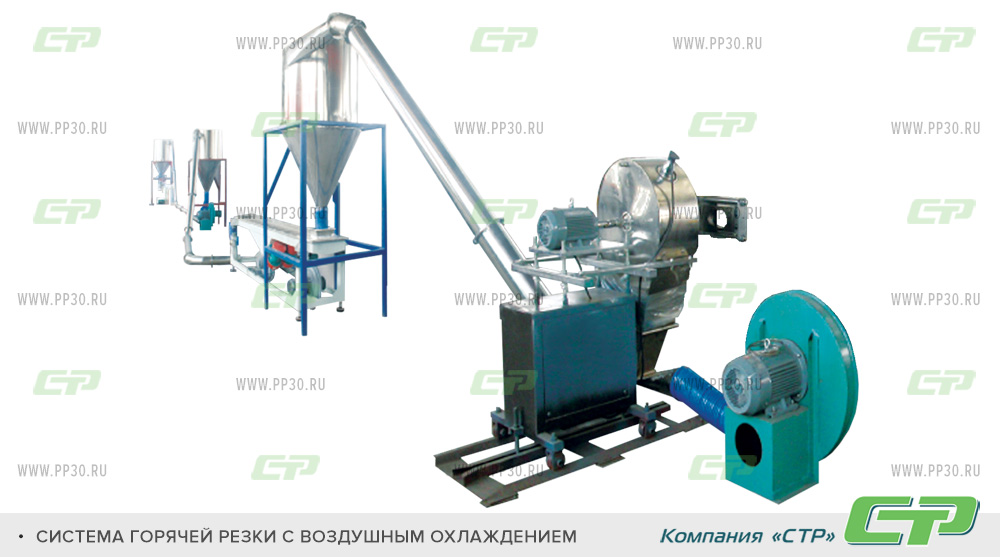

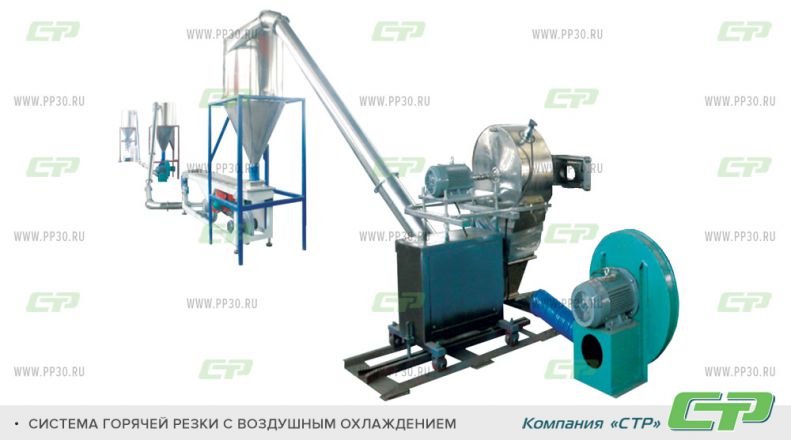

система горячей резки с воздушным охлаждением



система горячей резки с водокольцевым охлаждением



система стренговой резки с воздушным охлаждением



Стренговая резка с водяным охлаждением



система подводной резки



Обычно, гранулы выпускают в форме цилиндра, но могут быть и другие варианты форм – шар, цилиндр, «чечевица».
Основное требование – размеры и форма гранул, выпущенных в одной партии, не должны быть разными, так как это влияет на насыпную плотность, значение которой очень важно в процессе дальнейшей работы с гранулами.



СРАВНЕНИЕ ВИДОВ РЕЗКИ ГРАНУЛ

Вид резки Преимущества Недостатки
 Стренговая
  • Наиболее простой и распространенный вид резки;
  • Универсальная. Подходит для резки всех видов полимеров (ПП, ПЭ, АБС, ПС, ПА и других);
  • Легко оценить внешний вид гранулы (окрас, пористость, шероховатость, блеск, толщину, однородность).
  • Требуется большая площадь для размещения линии грануляции;
  • Возможен обрыв стренги.
 Воздушная
  • Идеальна дла высоконаполненных композитов (от 80%) и жесткого ПВХ;
  • Отсутствует необходимость подвода воды;
  • Гранулы имеют правильную форму "чечевица"
  • Требуется большая площадь для размещения линии грануляции;
  • Наличие довольно длинной воздушно-транспортной системы, необходимой для охлаждения полученных гранул;
  • Устанавливается в основном, только на каскадные экструдеры;
  • Отсутствует возможность внешнего контроля за качеством выпускаемых гранул.
 Водокольцевая
  • Применяется для работы с ПП, ПЭ, АБС, ПС, ПА;
  • Для размещения требуется мало места (компактная);
  • Справляется с высоконаполненными концентратами (до 86%);
  • Красивый внешний вид гранул в форме "чечевица";
  • Удобство работы - нет остановок при обрыве, как при стренговой резке;
  • Нет отходов при смене фильтра и остановках;
  • По сравнению со стренговой резкой, более проста и удобна в эксплуатации.



  • Предназначена для работы только с одним материалом (только полиэтилен, только полипропилен, или только полистирол);
  • Отсутствует возможность внешнего контроля за качеством выпускаемых гранул;
  • Возможно залипание гранул в процессе резки.
 Подводная
  • Универсальная, подходит для всех видов полимеров, в том числе с низкой твердостью по Шору;
  • Считается самой высокоэффективной.


  • Высокая цена в сравнении с остальными системами резки.




Схемы установки и комплектации двухшнековых экструдеров серии STR (линий грануляции)
с различными системами резки гранул и дополнительным оборудованием.



Двухшнековая линия грануляции с воздушной системой резки гранул

  • Усиленная модификация ПЭ, ЭВА и т.д. мелом, тальком, диоксидом титана, техническим углеродом.
  • Биоразлагаемые композиты: ПП, ПС с крахмалом и добавками.
  • Красители на основе ПЭ, ЭВА и т.д. с антиперенами Sb2O3, Mg(OH)2, Al2(OH)3 и т.д.

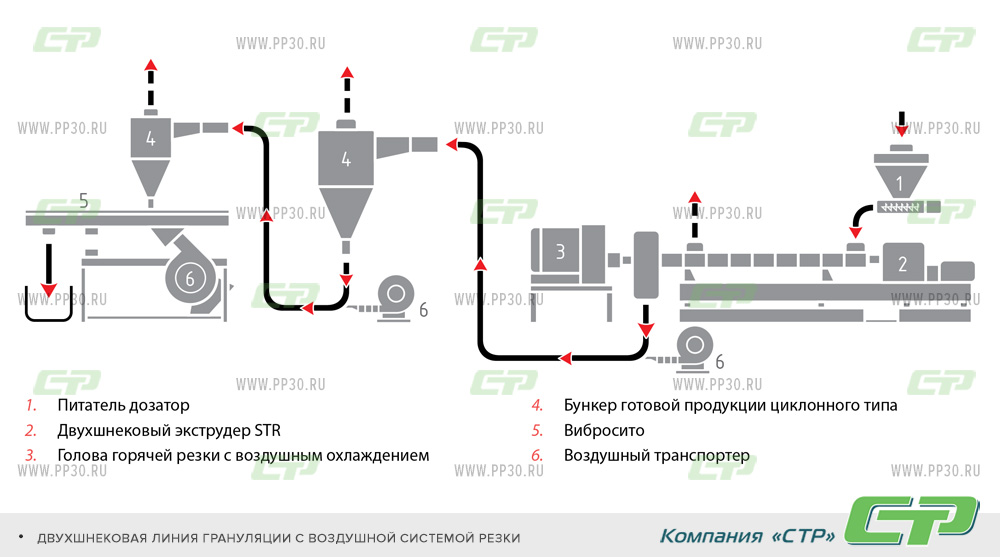

ДВУХШНЕКОВАЯ ЛИНИЯ ГРАНУЛЯЦИИ С ВОЗДУШНОЙ СИСТЕМОЙ РЕЗКИ

Двухшнековая линия грануляции с водокольцевой системой резки гранул

  • Наполнение ПЭ, ЭВА и т.д. мелом, тальком, диоксидом титана, техническим углеродом и т.п.
  • Компаундирование кабельных оболочек, кабельных изоляций ПВД, ПНД, ЛПВД или МДПЭ.
  • Производит радиационно-сшиваемые, термоусаживаемые кабельные компаунды, трубные компаунды ППР, ТПУ, ТЭП (термопластичные эластомеры), ЭВА и т.д.
  • Цветные концентраты красителя на основе ПЭ, АБС, ПС, ЭВА и др.
  • Композиты с антиперенами на основе АБС, ЭВА и т.д.
  • Концентраты красителя на основе ПЭ, ПП, ПС и др., как наполнители для молекулярного разложения гранул (красителя).

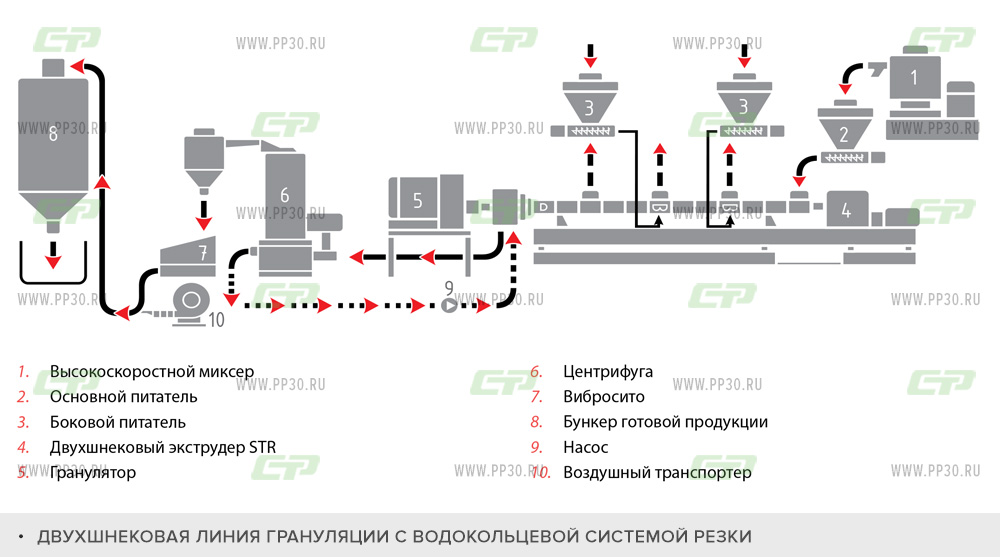

ДВУХШНЕКОВАЯ ЛИНИЯ ГРАНУЛЯЦИИ С ВОДОКОЛЬЦЕВОЙ СИСТЕМОЙ резки

Двухшнековая линия грануляции со стренговой системой резки гранул

  • Наполнение ПЭ, ПП, ЭВА и др. мелом, тальком, диоксидом титана, техническим углеродом.
  • Компаунды кабельной изоляции ПВД, ПНД, ЛПВД, МДПЭ; радиационно-сшиваемые компаунды, защитные компаунды оптических волокон, термоусаживаемые полимерные компаунды.
  • Трубные компаунды ППР, сшитый полиэтилен для производства труб, компаунды сигаретных фильтров и т.д.
  • Суперконцентраты красителей  на основе ПЭ, АБС, ПК, ЭВА, ПЭТ, ПП и т.д. с высоким содержанием пигментов и других технологических добавок.
  • Красители с антиперенами и другими добавками на основе ПП, ПА, АБС, ЭВА, ПБТ и т.д.
  • Красители со специальными наполнителями: антистатики, антиоксиданты, антибактериальные и т.д.
  • Красители для разлагаемых полимеров: ПП, ПЭ, ПС и т.д., перемешанные с крахмалом высокой концентрации и другие технологические добавки.

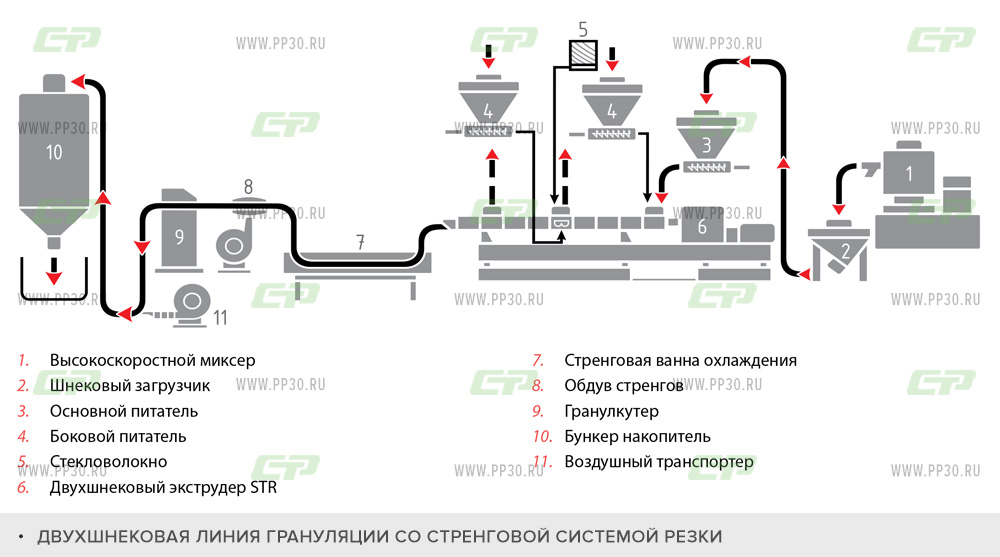

ДВУХШНЕКОВАЯ ЛИНИЯ ГРАНУЛЯЦИИ СО СТРЕНГОВОЙ СИСТЕМОЙ РЕЗКИ

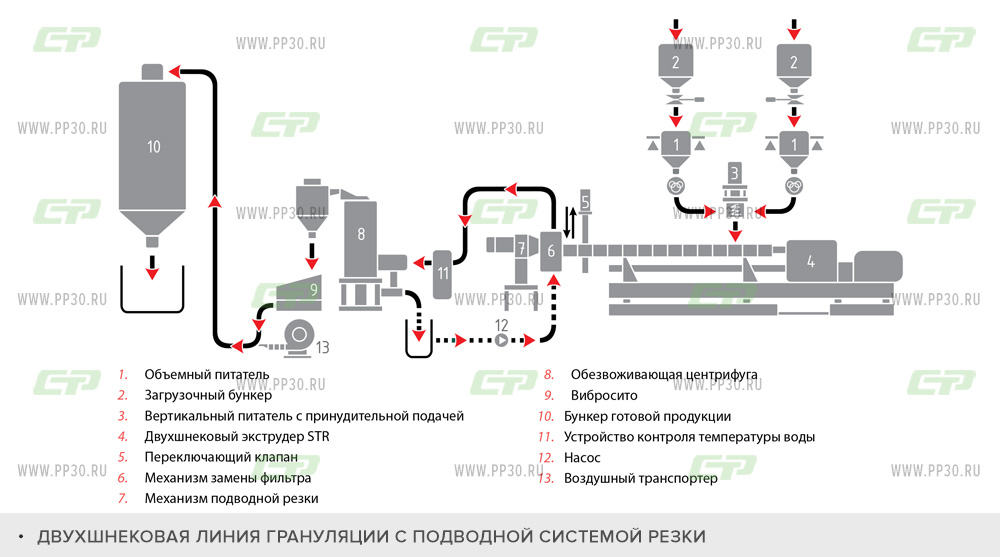

Двухшнековая линия грануляции с подводной системой резки гранул

  • Беспрерывная полимеризация или реактивная экструзия, такая, как динамическая вулканизация, сшивание, вытягивание и удлинение цепочек ПП, ПЭ, TPV, TPE, TPU, ПЭТ, PUR, ПА, ПОМ, PEI, ПК, ПММА, ПБТ, ППС и т.д.
ДВУХШНЕКОВАЯ ЛИНИЯ ГРАНУЛЯЦИИ С ПОДВОДНОЙ СИСТЕМОЙ РЕЗКИ



Площадь, занимаемая двухшнековым экструдером серии STR, зависит от установленной в линии грануляции системы резки гранул. Специалисты компании «СТР» рекомендуют следующую минимальную площадь:

Система резки гранулМинимальная площадь, кв.м.
Водокольцевая 15
Подводная 22
Воздушная  25
Стренговая 30
