Компания "СТР" разрабатывает и производит стеклонаполненные композиционные материалы по техническому заданию Заказчика.

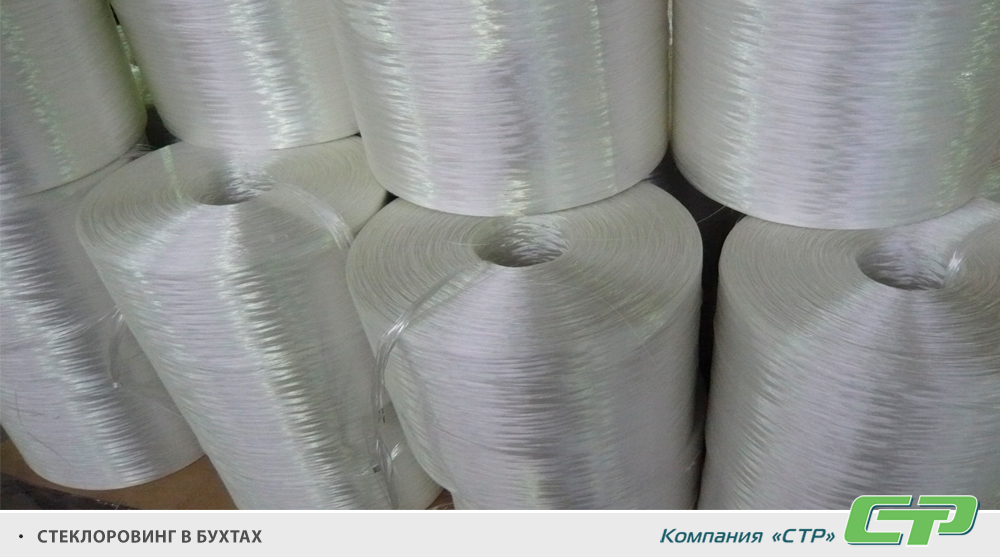

Модификация полимера путем введения стеклоровинга, позволяет существенно изменить свойства базового материала, такие как:
Механические свойства:
композиционных материалов изменяются в широком диапазоне в зависимости от степени наполнения и вида модифицирующей добавки:
Теплостойкость:
температура изгиба под нагрузкой стеклонаполненных марок может достигать - 162 °С.
Электроизоляционные свойства:
композиционные материалы стеклонаполненного полипропилена сохраняют хорошие диэлектрические свойства (электрическая прочность 20-30 кВ/мм), не изменяющиеся в широком диапазоне температур (-40 ... +150 °С).

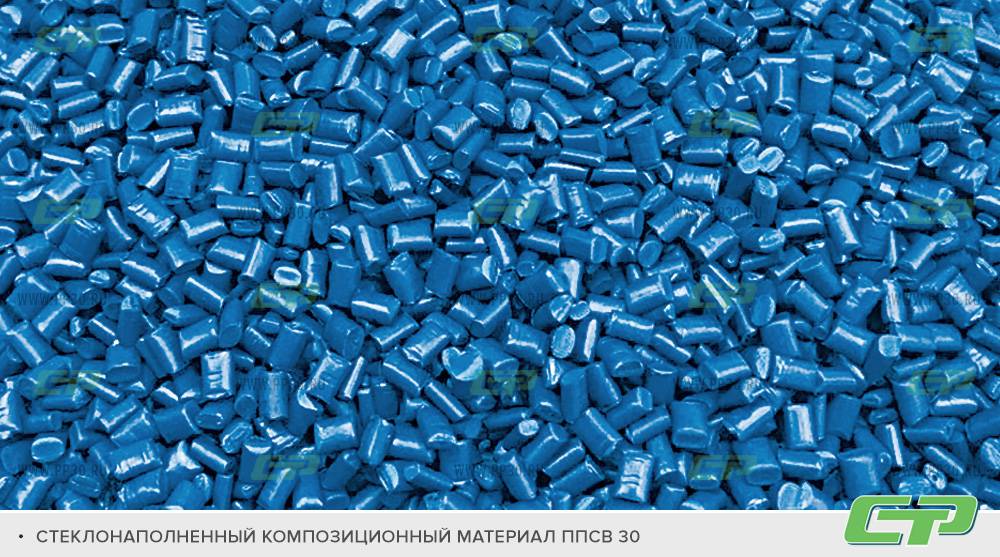

Предлагаем следующие стеклонаполненные композиционные материалы - полипропилен с наполнением от 10% до 30%.
Возможны любые цветовые вариации: прозрачный, цветной, черный.
ВАЖНО! Данные технические характеристики носят среднестатистический характер и могут быть изменены по мере накопления новых данных.
Приведенная ниже информация носит сугубо справочный характер и не может являться основанием для определения возможности использования композиционных материалов в конкретных областях применения.
Так как все варианты применения и условия эксплуатации композиционных материалов невозможно предусмотреть, компания "СТР" не даёт никаких гарантий и не берет на себя ответственность за использование сведений, указанных на сайте www.pp30.ru
Свойство | Ед. измерения | Стандарт испытаний | ПП СВ10 | ПП СВ20 | ПП СВ30 |
---|---|---|---|---|---|
ФИЗИКО-МЕХАНИЧЕСКИЕ | |||||
Плотность | кг/м3 | ГОСТ 15139-69 | 990 | 1030 | 1120 |
Предел текучести при растяжении | МПа | ГОСТ 11262-80 | 50 | 52 | 85 |
Модуль упругости при изгибе | МПа | ГОСТ 9550-81 | 2400 | 3200 | 5000 |
Ударная вязкость по Шарпи | кДж/м2 | ГОСТ 4647-80 |
35 |
65 (без надреза при +20°С) |
40 (без надреза при +20°С) |
ТЕПЛОФИЗИЧЕСКИЕ | |||||
Температура плавления | °С | ГОСТ 21553-76 | 162 | 145 | 162 |
ТЕХНОЛОГИЧЕСКИЕ | |||||
Показатель текучести расплава (230 °С; 2,16 кг) | г/10 мин | ГОСТ 11645-73 | 9 | 0,5-1 | 4-6 |
Усадка при литье, продольная | % | ГОСТ 18616-80 | 0,4-0,6* | 0,3-0,4* | 0,2-0,3* |
Усадка при литье, поперечная | % | ГОСТ 18616-80 | 0,7-1,0* | 0,6-0,8* | 0,6-0,8* |
Температура расплава | °С | 240 | 240 | 240 | |
Температура формы | °С | 60-65 | 60-65 | 60-65 |
* - Усадка измерена на пластине 60х60х2 мм
** - Сушка не требуется, если материал хранится в сухом помещении
Тех. характеристики стеклонаполненного полипропилена Размер файла: 140.96 KB, pdf
