Линия грануляции каскадного типа применяется для переработки ПП, ПНД, ПВД, ПП, ПС, стрейч пленки, и получения качественного вторичного гранулята.
Каскадный гранулятор отлично справляется с переработкой окрашенной пленки (площадь нанесения печати до 100%), сильнозагрязненных материалов (комплектуется двухпоточным гидравлическим фильтром - опция), с влажным сырьем.
Каскадная линия грануляции имеет 2 фильтра, благодаря чему сырье проходит двойную очистку, и требования к чистоте входящего сырья можно снизить.

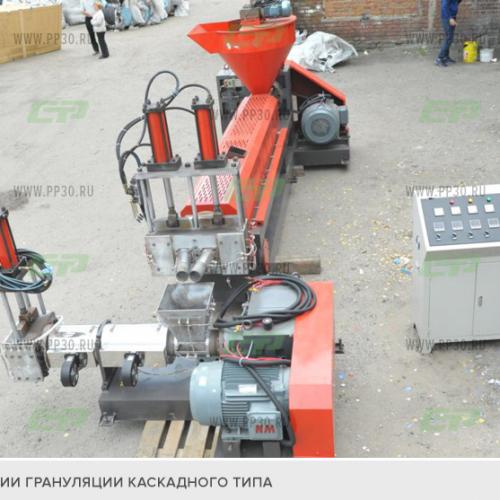

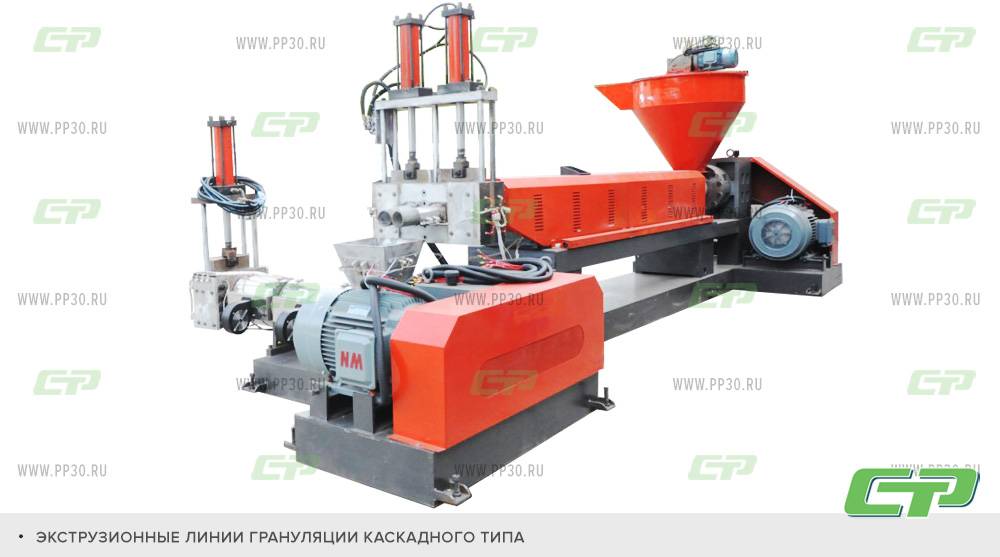

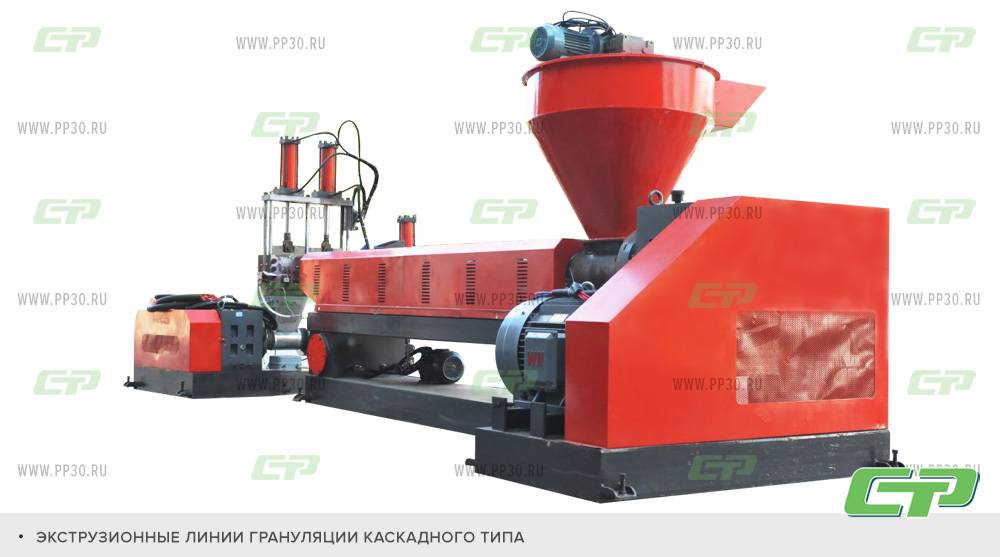

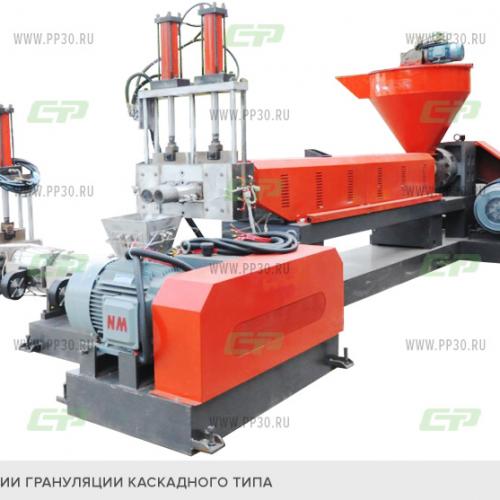

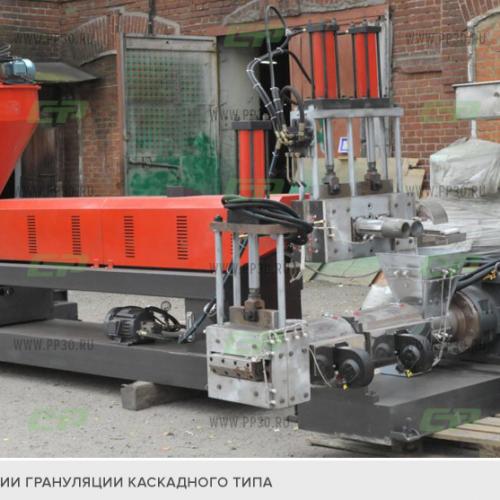

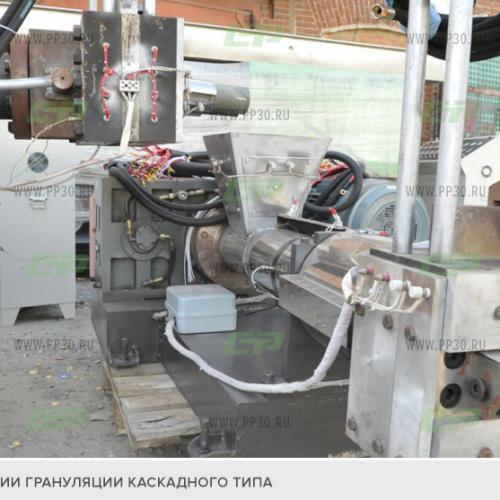

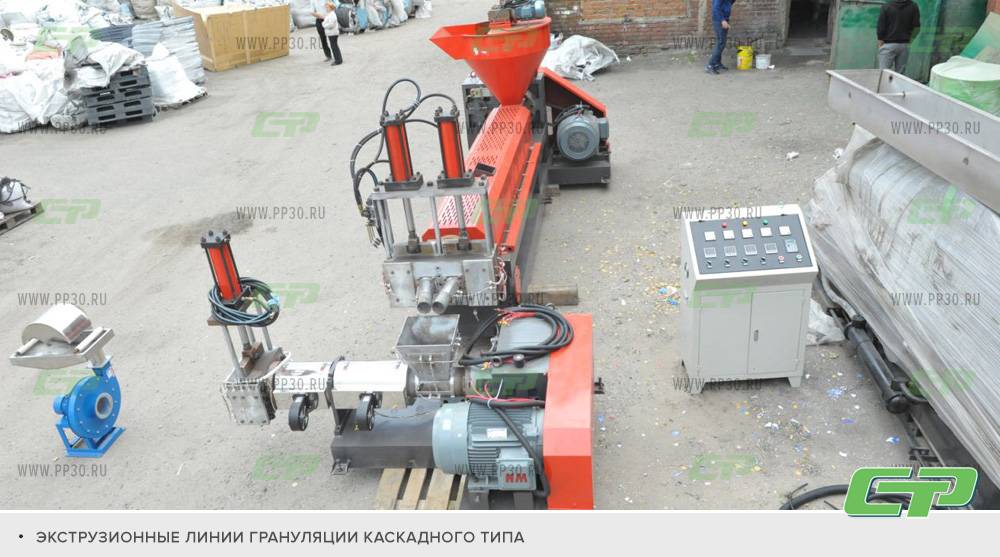

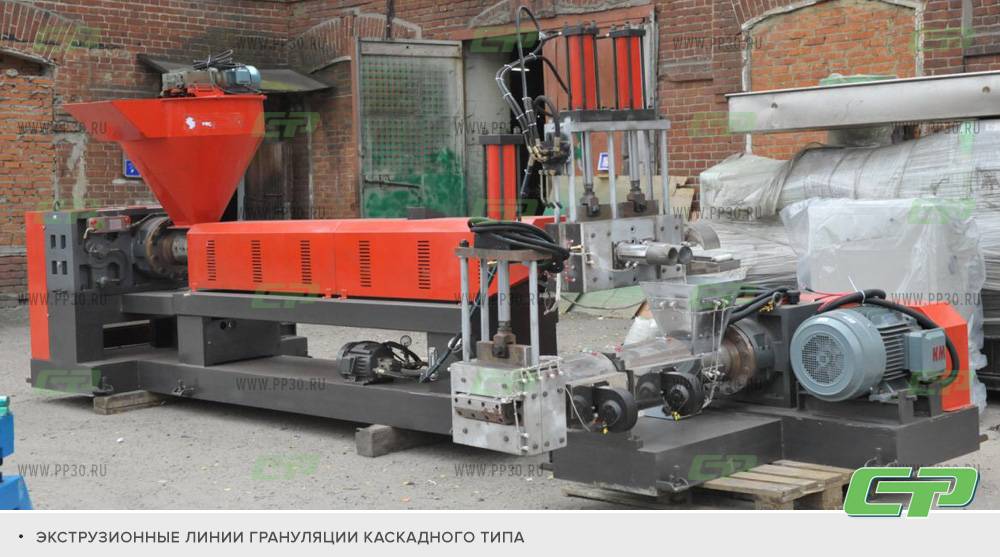

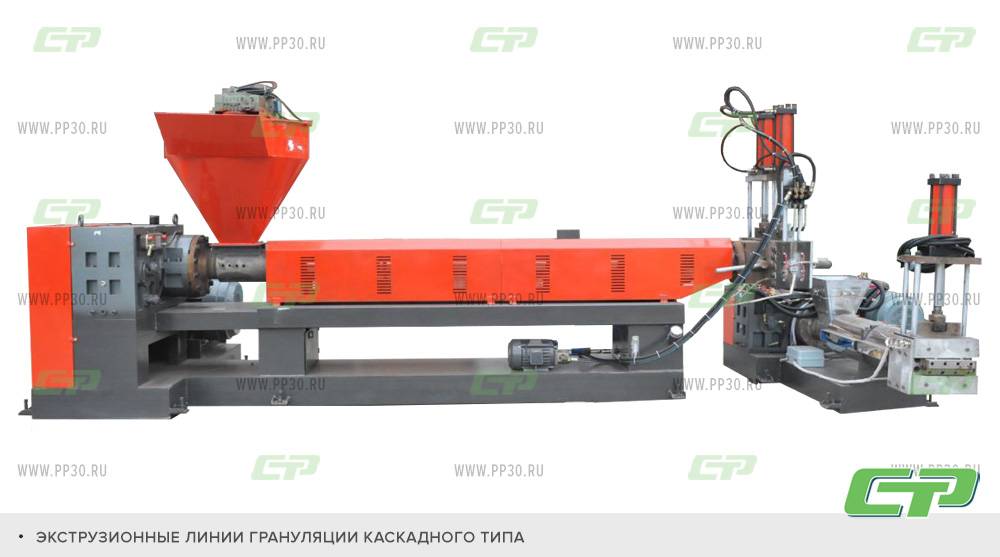

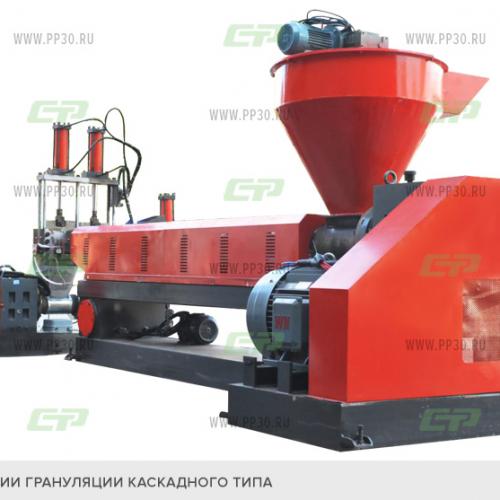

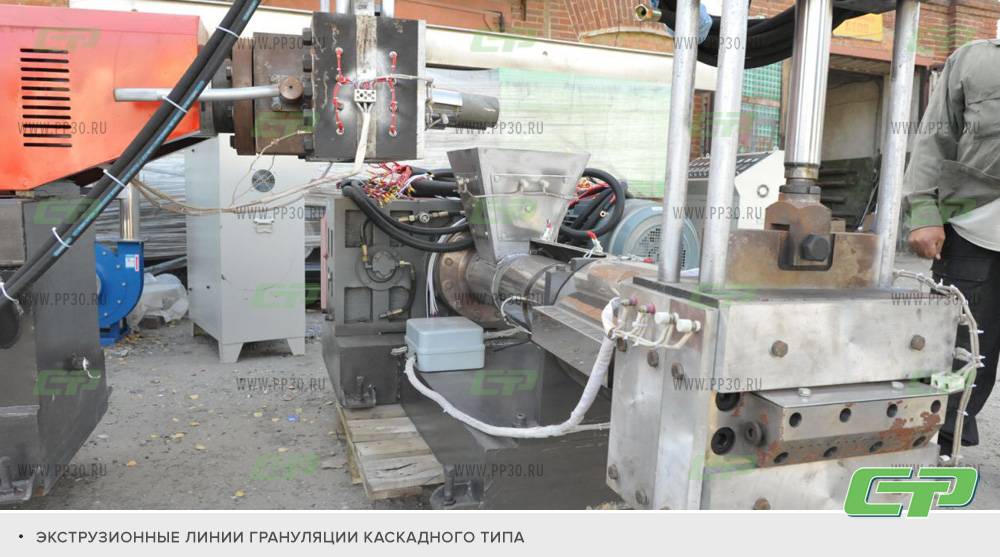

Линия грануляции каскадного типа серии STR состоит из двух одношнековых экструдеров:

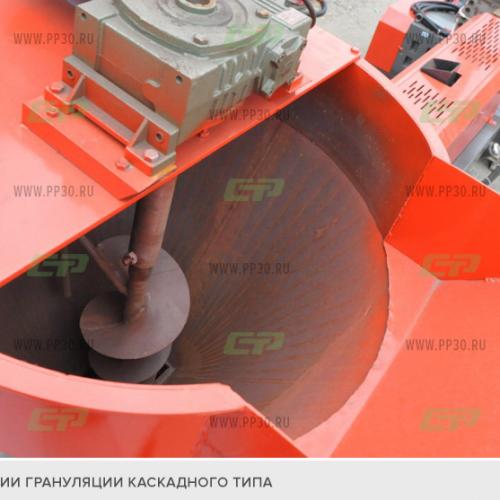

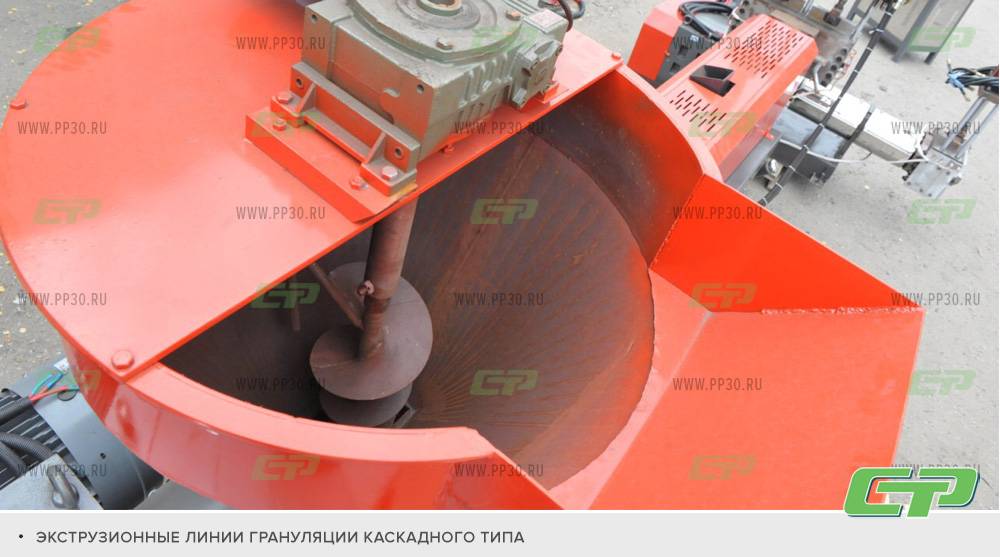

Используемое сырье - окрашенная дробленая пленка, дробленка, агломерат, засыпаются в приемный бункер, откуда поступают в шнек-цилиндр первого экструдера. Под воздействием высоких температур сырье плавится, путем атмосферной дегазации из него удаляются влага. Далее, полученный расплав проходит через фильтр-сетку, где происходит очищение расплава от инородных включений, и продавливается во второй экструдер путем перелива расплава (в данном процессе удаляются остатки пара и других газов).
При переходе из одного экструдера в другой происходит естественная дегазация, благодаря чему исключаются образование агломератов (шероховатость стренг), пузырей в расплаве и последующий обрыв стренг.
Во втором экструдере выполняется пластификация и гомогенизация сырья. Материал проходит через еще один фильтр и подается в стренговую голову. В ванной происходит охлаждение стренг (расплав кристализуется и преобретает твердую форму), затем обдув (удаление влаги с поверхности стренг) и нарезка стренг на гранулы.
В результате применения такой каскадной линии, получаемые гранулы имеют одинаковый размер и физико-механические свойства.
Линии грануляции каскадного типа серии STR поставляются в следующей стандартной комплектации:
1. Одношнековый экструдер первой ступени с датчиком давления расплава - 1 шт.
2. Одношнековый экструдер второй ступени с датчиком давления расплава - 1 шт.
3. Система резки - 1 шт.

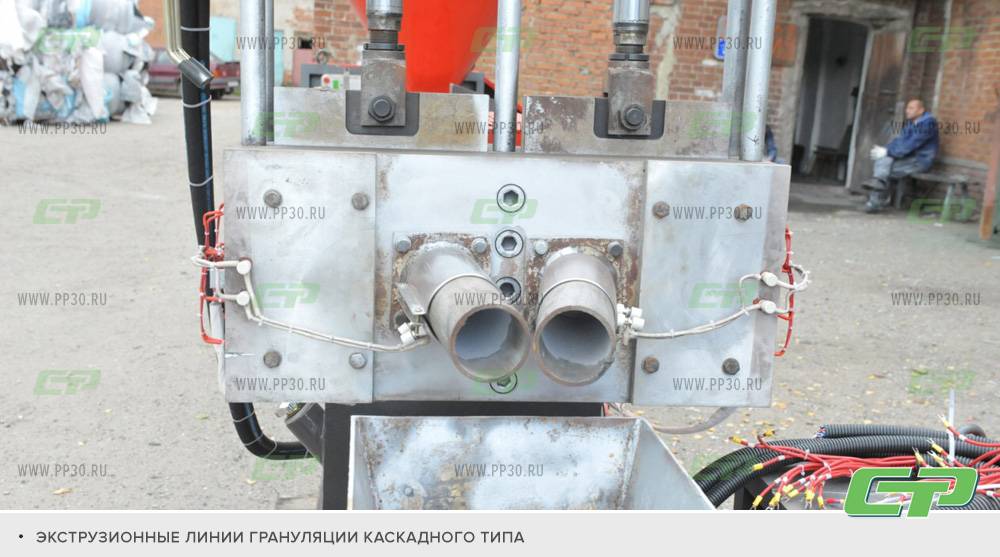

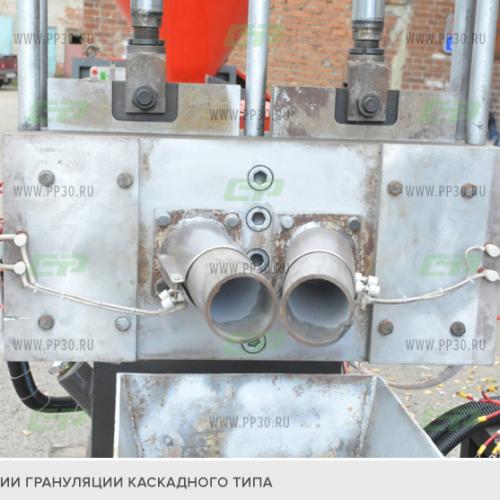

4. Гидравлический пластинчатый сменный фильтр - 2 компл.
5. Ванна охлаждения - 1 шт.
6. Гранулкутер - 1 шт.
7. Электрический шкаф управления - 1 шт.
8. Запасные части - 1 компл.
9. Документация на русском языке - 1 компл.
Компания "СТР" предлагает дополнительную комплектацию экструзионных линий грануляции каскадного типа:
Параметр |
Линия грануляции каскадного типа | ||
---|---|---|---|
Одношнековый экструдер |
Одношнековый экструдер | ||
Диаметр шнека, мм |
150 |
135 |
|
Длина шнека, мм |
2550 |
1350 |
|
Соотношение L/D |
17:1 |
10:1 |
|
Скорость вращения шнека, |
110 |
120 |
|
Отношение снижения скорости |
13:1 |
12:1 |
|
Количество зон нагрева цилиндра , шт. |
5 |
5 |
|
Мощность главного двигателя, кВт |
55 |
30 |

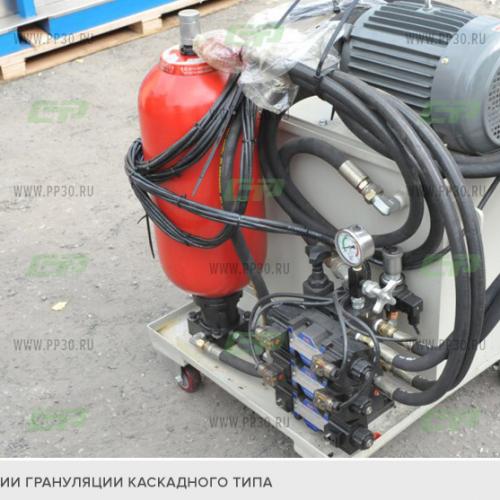

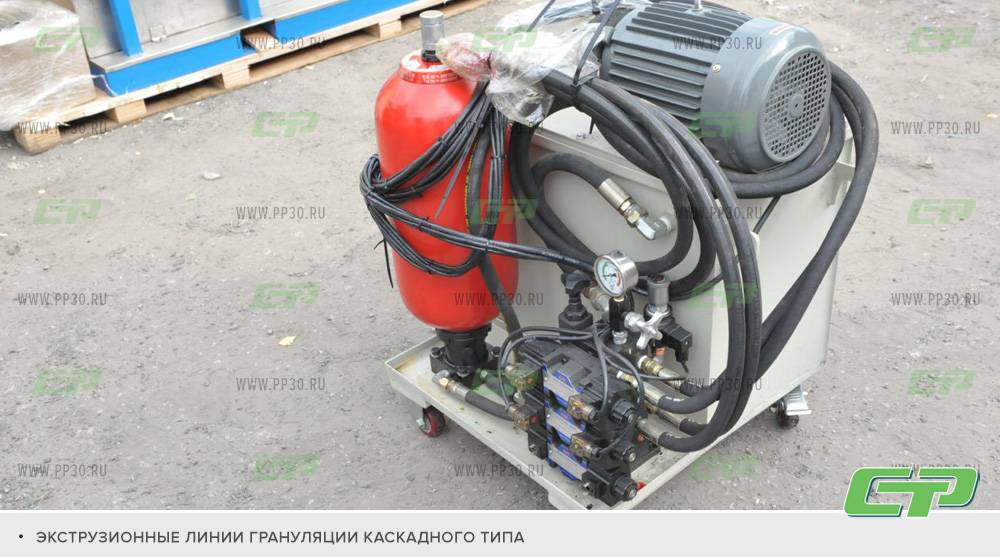

Гидравлический пластинчатый сменный фильтр (2 комплекта):
Шкаф электрического управления:
Линия грануляции каскадного типа STR 150/135 в наличии. |
Технические характеристики линии грануляции каскадного типа Размер файла: 150.55 KB, pdf
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИНИИ ГРАНУЛЯЦИИ КАСКАДНОГО ТИПА STR 200/180
Параметр |
Линия грануляции каскадного типа | ||
---|---|---|---|
Одношнековый экструдер |
Одношнековый экструдер | ||
Диаметр шнека, мм |
200 |
180 |
|
Длина шнека, мм |
5000 |
1620 |
|
Соотношение L/D |
25:1 |
20:1 |
|
Скорость вращения шнека, об/мин |
80 |
85 |
|
Отношение снижения скорости |
20:1 |
20:1 |
|
Количество зон нагрева цилиндра , шт. |
12 |
10 |
|
Мощность главного двигателя, кВт |
160 |
55 |
Гидравлический пластинчатый сменный фильтр (2 комплекта):
Шкаф электрического управления:
Линия грануляции каскадного типа STR 200/180 в наличии. |
Линия поставляется под заказ.
Модель |
|
STR 135/110 |
---|---|---|
Диаметр шнека |
1-й экструдер |
135 мм |
2-й экструдер |
110 мм |
|
Соотношение L/D |
1-й экструдер |
20:1 |
2-й экструдер |
12:1 |
|
Мощность двигателя |
1-й экструдер |
37 кВт |
2-й экструдер |
15 кВт |
|
Скорость вращения шнека |
10-120 об/мин |
|
Общая нагревательная мощность |
60 кВт |
|
Производительность |
150-200 кг/ч |
|
Мощность гранулятора |
3 кВт |
|
Вес |
5000 кг |
|
Монтажные габариты |
6500×4000×1500 мм |
Гидравлический пластинчатый сменный фильтр (2 комплекта):
Шкаф электрического управления:
Линия поставляется под заказ.
Модель |
|
STR 115/90 |
---|---|---|
Диаметр шнека |
1-й экструдер |
115 мм |
2-й экструдер |
90 мм |
|
Соотношение L/D |
1-й экструдер |
20:1 |
2-й экструдер |
12:1 |
|
Мощность двигателя |
1-й экструдер |
30 кВт |
2-й экструдер |
11 кВт |
|
Скорость вращения шнека |
10-120 об/мин |
|
Общая нагревательная мощность |
50 кВт |
|
Производительность |
120-150 кг/ч |
|
Мощность гранулятора |
2.2 кВт |
|
Вес |
3000 кг |
|
Монтажные габариты |
6000×3500×1500 мм
|
Гидравлический пластинчатый сменный фильтр (2 комплекта):
Шкаф электрического управления:
