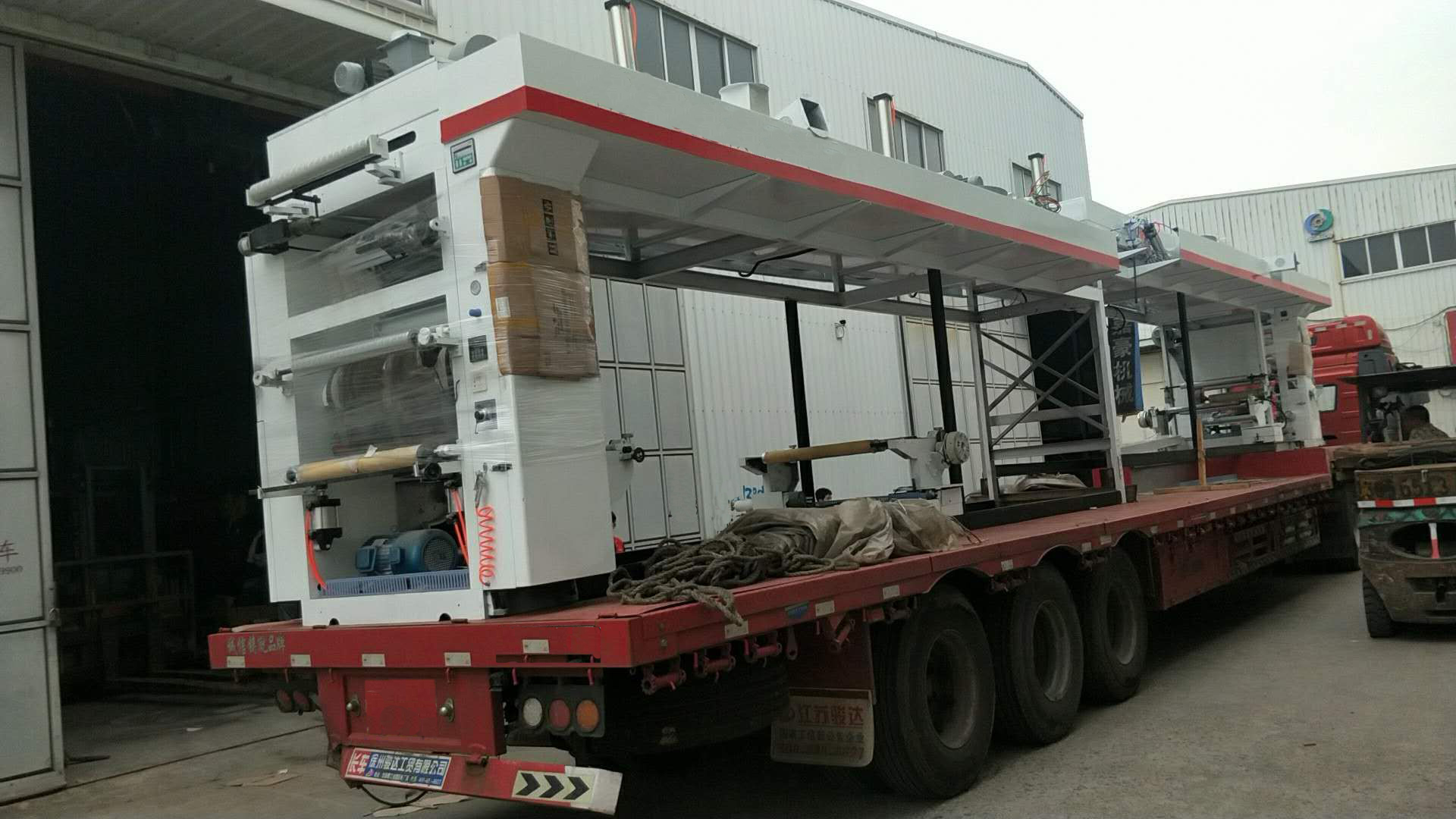

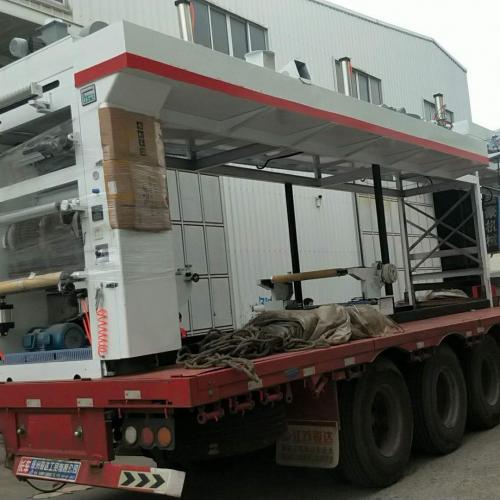

Машина для нанесения клея STR - 1250

1.

Основные параметры

Модель

STR - 1250

Количество слоев

2

Максимальная ширина покрытия

1200 мм

Ширина направляющих роликов

1200 мм

Материал подложки

PET 12-69 мкм

BOPP 15-60 мкм

CPP 20-60 мкм

PE 30-100 мкм

Алюминиевая фольга 11-30 мкм и пр. рулонные пленочные материалы

Макс. линейная скорость в автоматическом режиме

120 м/мин

Макс. рабочая скорость

10 – 80 м/мин

Макс. диаметр рулона размотки

Ø700 мм

Макс. диаметр рулона намотки

Ø1000 мм

Вал размотки/намотки

Пневматический

Диаметр втулки

внеш.: Ø92 мм

внутр.: Ø76 мм

Предел натяжения

3 – 50 кг

Коэффициент растяжения

≤1/1000

Длина сушильного шкафа

8000 мм (4 зоны)

Макс. температура сушильного шкафа

80℃

Способ сушки

Сушка горячим воздухом (внешний электронагрев)

Электропитание

380В, 50 Гц, 3 фазы

Мощность нагрева

80 кВт

Общая мощность

90 кВт

Внешние габариты

9500×2560×3000 мм

Вес

6000 кг

Низковольтная аппаратура

Chint

Пневматические компоненты

Китай

Частотные преобразователи

Китай

1. 2.

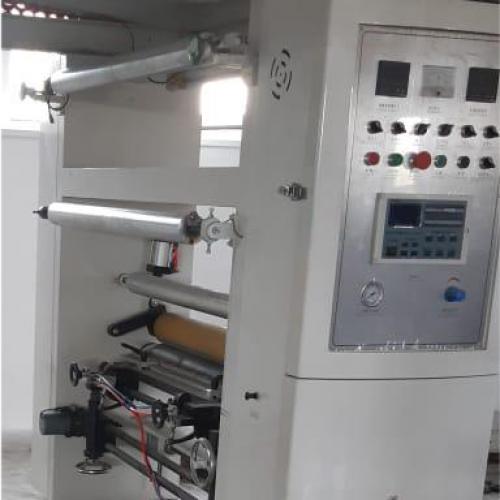

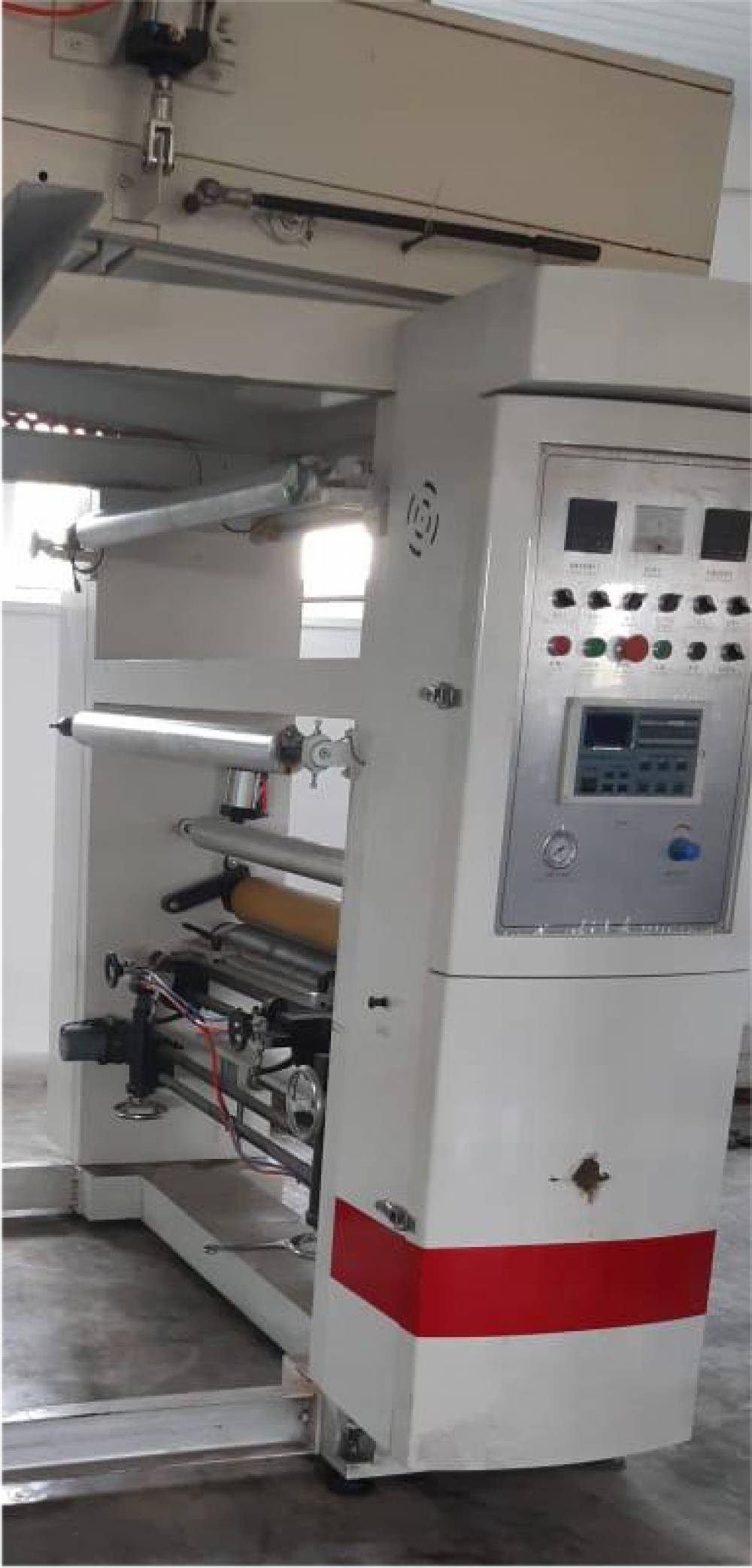

Секция размотки (подачи) материала

Тип размоточного устройства

Независимый однопозиционный размотчик

Контроль и коррекция положения разматываемого полотна

Автоматический фотоэлектрический датчик

Регулировка горизонтального положения рулона

Ручная, ±20 мм

Натяжение

50 Нм

Контроль натяжения

Электромагнитный порошковый тормоз; автоматическое натяжение

Диапазон натяжения

3 – 50 кг

1. 3.

Блок нанесения клея

Анилоксовый валик с независимым электроприводом

• Диаметр: Ø160 мм
• Служит для нанесения клея на базовый материал;
• Безосная конструкция обеспечивает удобную замену валика.

Скребок (шаббер)

• Равномерно распределяет клей по подложке;
• Оборудован пневматическим смыкающим устройством;
• Горизонтальное смещение ±5 мм;
• Ручная регулировка угла наклона и положения скребка в горизонтальном и вертикальном направлении;
• Регулируемая толщина клеевого слоя.

Обрезиненный прижимной ролик

• Диаметр: Ø120 мм
• Оснащен двойным пневмоусилителем с функцией регулирования давления;

Бункер для клея

• Нержавеющая сталь
• Ручная регулировка по высоте.

1. 4.

Секция сушки

Главный двигатель

• Частотное векторное управление
• Синхронизация анилоксового валика с тянущими роликами

Подача материала

• Фотоэлектрический датчик позиционирования полотна;
• Автоматический контроль натяжения при размотке;

Сушильная камера

• Длина: 8 м
• Полностью герметичная смыкающаяся конструкция, обеспечивающая необходимую степень вакуума;
• Зоны нагрева: 4 зоны;
• Способ нагрева: внешние электронагреватели;
• Интеллектуальный термоконтроллер;
• Внутренняя циркуляционная установка;
• Дегазационный трубопровод;
• Надежная теплоизоляция;
• Направляющие ролики синхронизированы с главным двигателем.
• Входное отверстие оснащено качающимся рычагом, синхронизированным с главным двигателем, контролирующим нанесение клея;
• Система ультразвуковой коррекции препятствует смещению полотна;
• Нагревательная мощность:

- 1-я, 4-я секции: 15 кВт

- 2-я, 3-я секции: 18 кВт

• Воздуходувка: 1.5 кВт

1. 5.

Секция протяжки

Тянущие ролики

• Диаметр: Ø320 мм
• Зеркальная полировка поверхности;
• Привод от главного электродвигателя;
• Синхронизированы с анилоксовым валиком;

Прижимные ролики

• Пневматический контроль прижима;
• Регулируемая прижимная сила;
• Диаметр: Ø150 мм;

6.

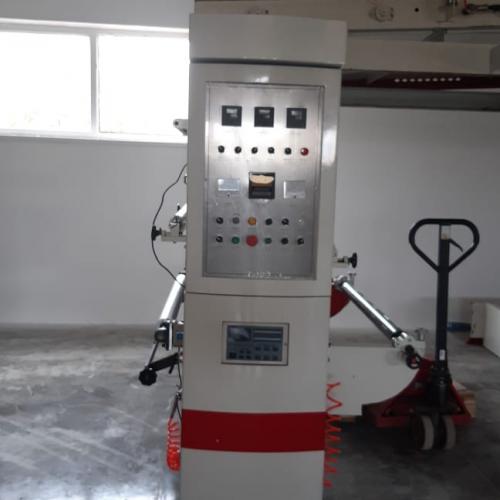

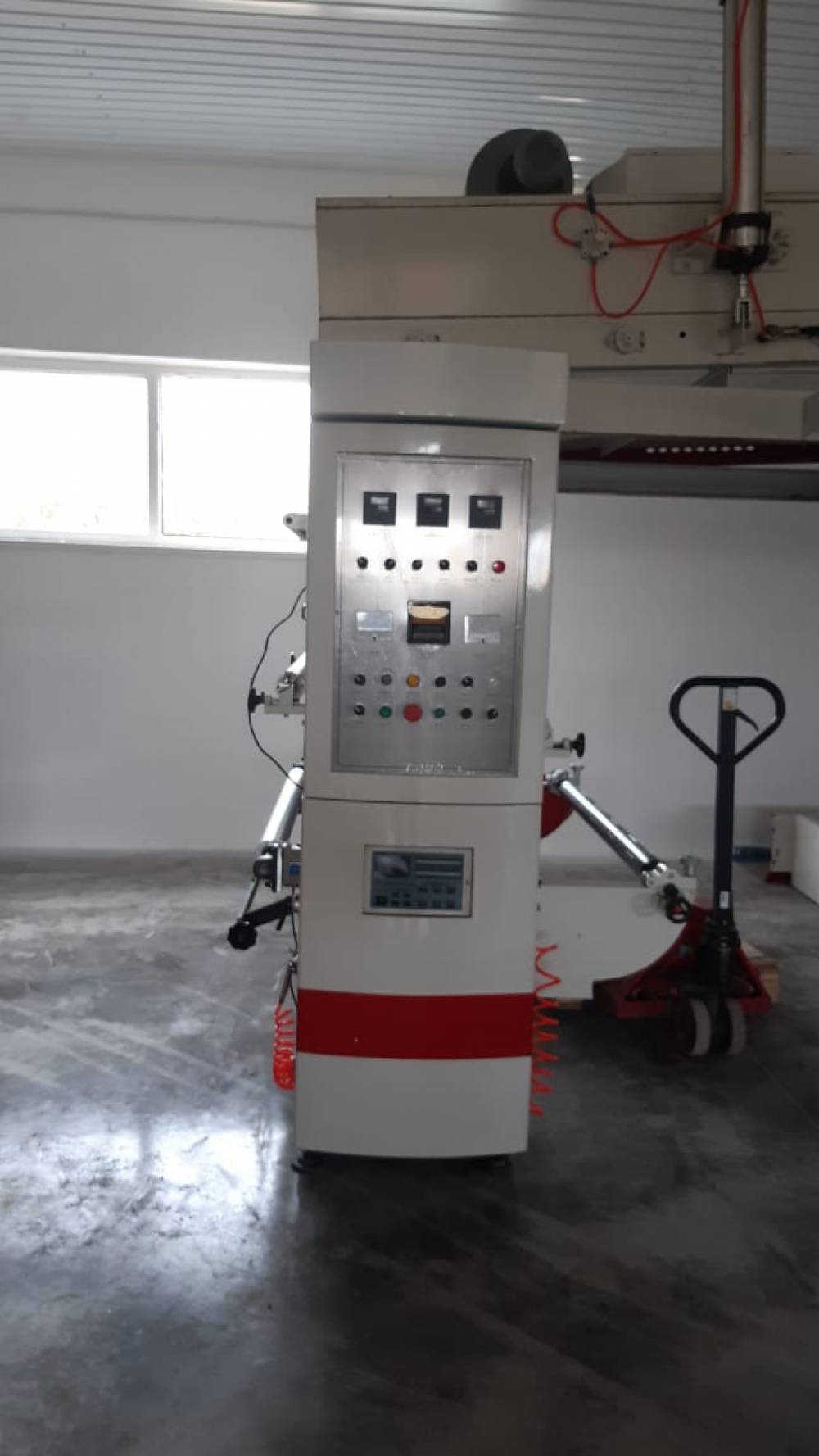

Секция намотки и выгрузки

Однопозиционная намоточная рама

• Комбинированный намоточный механизм
• Моментный электродвигатель;
• Пневматическая разгрузка;
• Регулировка положения в горизонтальной плоскости: ±20 мм

Наименование

Кол-во

Высокоскоростная машина для нанесения клея STR 1250

1 шт.

Руководство по эксплуатации

1 компл.

Прорезиненные ролики

1250 шт.

Воздушный компрессор

1 шт.

Специальный гаечный ключ 18”

2 шт.

Разводной гаечный ключ 10”

1 шт.

Скребок

Шестигранный торцевой ключ

1 компл.

Шлицевая отвертка 8”

1 шт.

Рожковый гаечный ключ 17-19

1 шт.

Накидной гаечный ключ 17-19

1 шт.
