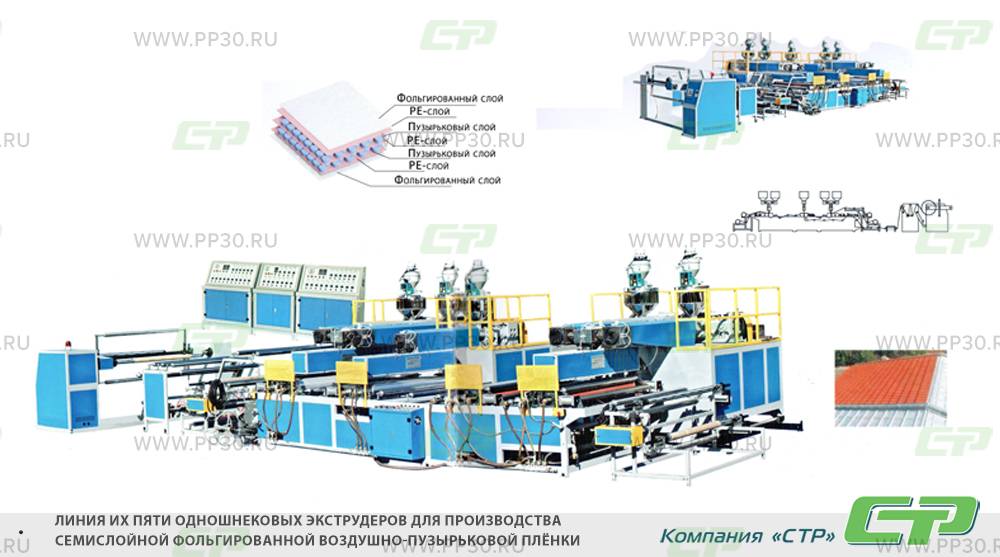

Линия из пяти одношнековых экструдеров для производства семислойной фольгированной воздушно-пузырьковой пленки
Линия из пяти одношнековых экструдеров для производства фольгированной семислойной воздушно-пузырьковой пленки состоит из:
- одношнековый экструдер- 5 шт.;
- панель управления - 3 шт.;
- размотчик - 2 шт.;
- блок формовки;
- намотчик.
Конечный продукт: двух- , трех- или пятислойная воздушно-пузырьковая пленка с фольгированным, крафтовым или другим покрытием с внешних сторон и диаметром пузырьков от 6 мм до 30 мм.
Этапы производственного процесса:
- Расплав LDPE;
- Экструзия двух слоев пленки;
- Формовка пузырькового слоя;
- Прессование слоев;
- Нанесение покрытия на пленку;
- Охлаждение пленки;
- Ламинирование;
- Расплав материала для 3-го слоя;
- Экструзия 3-го слоя;
- Ламинирование;
- Нанесение покрытия на пленку;
- Обрезка кромок, продольная резка;
- Удаление срезанных кромок;
- Намотка.
Данное оборудование используется в отраслях:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИНИИ НА БАЗЕ ПЯТИ ОДНОШНЕКОВЫХ ЭКСТРУДЕРОВ ДЛЯ ПРОИЗВОДСТВА СЕМИСЛОЙНОЙ ФОЛЬГИРОВАННОЙ ВОЗДУШНО-ПУЗЫРЬКОВОЙ ПЛЕНКИ
|
Модель |
Материал |
Макс. ширина, мм |
Толщина, мм |
Диаметр шнека, мм |
L/D |
Материал шнека и цилиндра |
Зоны нагрева, шт. |
Мощность двигателя, кВт |
|---|---|---|---|---|---|---|---|---|
|
MX-W100SA |
LDPE |
1020 |
0.08 - 0.50 |
55/55/55/55/55 |
1:30 |
38CrMOALA |
43 |
11/11/11/11/11 |
|
MX-W125SA |
LDPE |
1270 |
0.08 - 0.50 |
55/55/55/55/55 |
1:30 |
38CrMOALA |
43 |
11/11/11/11/11 |
|
MX-W150SA |
LDPE |
1520 |
0.08 - 0.50 |
65/65/55/65/65 |
1:30 |
38CrMOALA |
43 |
18.5/18.5/11/18.5/18.5 |
|
MX-W160SA |
LDPE |
1620 |
0.08 - 0.50 |
65/65/55/65/65 |
1:30 |
38CrMOALA |
43 |
18.5/18.5/11/18.5/18.5 |
|
MX-W200SA |
LDPE |
2020 |
0.08 - 0.50 |
75/75/65/75/75 |
1:30 |
38CrMOALA |
44 |
22/22/18.5/22/22 |
|
MX-W250SA |
LDPE |
2520 |
0.08 - 0.50 |
85/85/75/85/85 |
1:30 |
38CrMOALA |
47 |
30/30/22/30/30 |
|
MX-W300SA |
LDPE |
3020 |
0.08 - 0.50 |
90/90/80/90/90 |
1:30 |
38CrMOALA |
53 |
37/37/22/37/37 |
|
Модель |
Мощность тягового двигателя, кВт |
Вакуум- насос |
Выработка, кг/ч |
Линейная скорость, м/ч |
Мощность нагрева, кВт |
Рабочая мощность, кВт |
Вес, кг | |
|
MX-W100SA |
2.2/2.2/2.2 |
2.2/2.2 |
105-160 |
700-1500 |
138 |
65-75 |
11300 |
|
|
MX-W125SA |
2.2/2.2/2.2 |
2.2/2.2 |
105-160 |
700-1500 |
138 |
65-75 |
12800 |
|
|
MX-W150SA |
2.2/2.2/2.2 |
2.2/2.2 |
150-240 |
700-1500 |
160 |
90-100 |
14200 |
|
|
MX-W160SA |
2.2/2.2/2.2 |
2.2/2.2 |
150-240 |
700-1500 |
160 |
90-105 |
14600 |
|
|
MX-W200SA |
2.2/3.0/2.2 |
3/3 |
300-320 |
700-1300 |
184 |
120-135 |
17500 |
|
|
MX-W250SA |
2.2/3.0/2.2 |
2.2/2.2/2.2/2.2 |
250-390 |
700-1300 |
231 |
130-145 |
20400 |
|
|
MX-W300SA |
2.2/3.0/2.2 |
2.2/2.2/2.2/2.2 |
240-440 |
700-1100 |
240 |
140-155 |
22600 |
|
