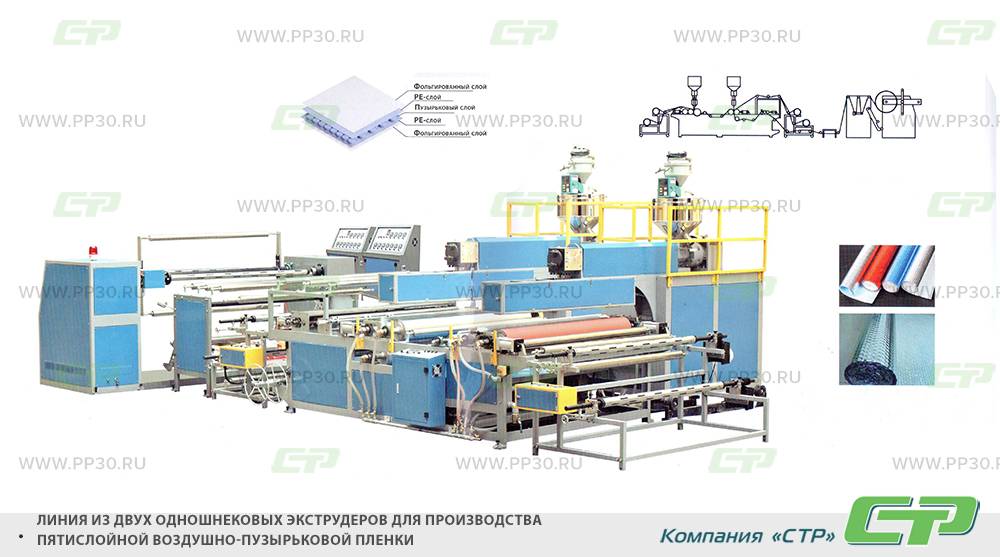

Линия из двух одношнековых экструдеров для производства пятислойной фольгированной воздушно-пузырьковой пленки
Линия из двух одношнековых экструдеров для производства пятислойной фольгированной воздушно-пузырьковой плёнки состоит из:
- одношнекового экструдера - 2 шт.;
- панели управления - 2 шт.;
- размотчика - 2 шт.;
- блока формовки;
- намотчика.
Конечный продукт: двух- и трехслойная воздушно-пузырьковая пленка с фольгированным покрытием с внешних сторон и диаметром пузырьков от 6 мм до 30 мм;
Этапы производственного процесса:
- Расплав LDPE;
- Экструзия двух слоев пленки;
- Формовка пузырькового слоя;
- Прессование слоев;
- Нанесение покрытия на пленку;
- Охлаждение пленки;
- Ламинирование;
- Расплав материала для 3-го слоя;
- Экструзия 3-го слоя;
- Ламинирование;
- Нанесение покрытия на пленку;
- Обрезка кромок, продольная резка;
- Удаление срезанных кромок;
- Намотка.
Данное оборудование используется в отраслях:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭКСТРУЗИОННОЙ ЛИНИИ НА БАЗЕ ДВУХ ОДНОШНЕКОВЫХ ЭКСТРУДЕРОВ ДЛЯ ПРОИЗВОДСТВА ПЯТИСЛОЙНОЙ ФОЛЬГИРОВАННОЙ ВОЗДУШНО-ПУЗЫРЬКОВОЙ ПЛЁНКИ.
|
Модель |
Материал |
Макс. ширина, мм |
Толщина, мм |
Диаметр шнека, мм |
L/D |
Материал шнека и цилиндра |
Зоны нагрева, шт. |
Мощность двигателя, кВт |
|---|---|---|---|---|---|---|---|---|
|
MX-B100FA |
LDPE |
1020 |
0.045 - 0.20 |
65/55 |
1:30 |
38CrMOALA |
22 |
18.5/11 |
|
MX-B125FA |
LDPE |
1270 |
0.045 – 0.20 |
65/55 |
1:30 |
38CrMOALA |
22 |
18.5/11 |
|
MX-B150FA |
LDPE |
1520 |
0.045 – 0.20 |
75/55 |
1:30 |
38CrMOALA |
22 |
22/11 |
|
MX-B160FA |
LDPE |
1620 |
0.045 – 0.20 |
75/55 |
1:30 |
38CrMOALA |
22 |
22/11 |
|
MX-B200FA |
LDPE |
2020 |
0.045 – 0.20 |
90/65 |
1:30 |
38CrMOALA |
23 |
37/18.5 |
|
MX-B250FA |
LDPE |
2520 |
0.045 – 0.20 |
110/75 |
1:30 |
38CrMOALA |
24 |
45/22 |
|
MX-B300FA |
LDPE |
3020 |
0.045 – 0.20 |
120/80 |
1:30 |
38CrMOALA |
29 |
55/22 |
|
Модель |
Мощность тягового двигателя, кВт |
Вакуум- насос |
Выработка, кг/ч |
Линейная скорость, м/ч |
Мощность нагрева, кВт |
Рабочая мощность, кВт |
Вес, кг | |
|
MX-B100FA |
2.2/2.2 |
2.2 |
67-100 |
700-1800 |
71 |
35-43 |
6000 |
|
|
MX-B125FA |
2.2/2.2 |
2.2 |
84-100 |
700-1800 |
71 |
35-43 |
6700 |
|
|
MX-B150FA |
2.2/2.2 |
2.2 |
100-120 |
700-1800 |
80 |
42-52 |
7200 |
|
|
MX-B160FA |
2.2/2.2 |
2.2 |
108-120 |
700-1800 |
80 |
42-52 |
7400 |
|
|
MX-B200FA |
2.2/2.2 |
3 |
125-150 |
700-1500 |
95 |
55-65 |
9500 |
|
|
MX-B250FA |
2.2/3 |
2.2/2.2 |
140-200 |
600-1500 |
130 |
73-85 |
11000 |
|
|
MX-B300FA |
2.2/3 |
2.2/2.2 |
160-230 |
600-1500 |
148 |
78—88 |
12400 |
|
