Шредирование – это предварительная стадия измельчения, предшествующая дроблению. Задача шредера – разорвать трудноизмельчаемый материал до крупной фракции размером от 20 до 200 мм. В шредере измельчают сырье, с которым дробилка не справится.
Шредеры имеют ряд преимуществ перед дробилками:
Компания «СТР» предлагает одновалковые и двухвалковые шредеры с различной производительностью, фракцией измельчения, значительным запасом прочности и износостойкости.

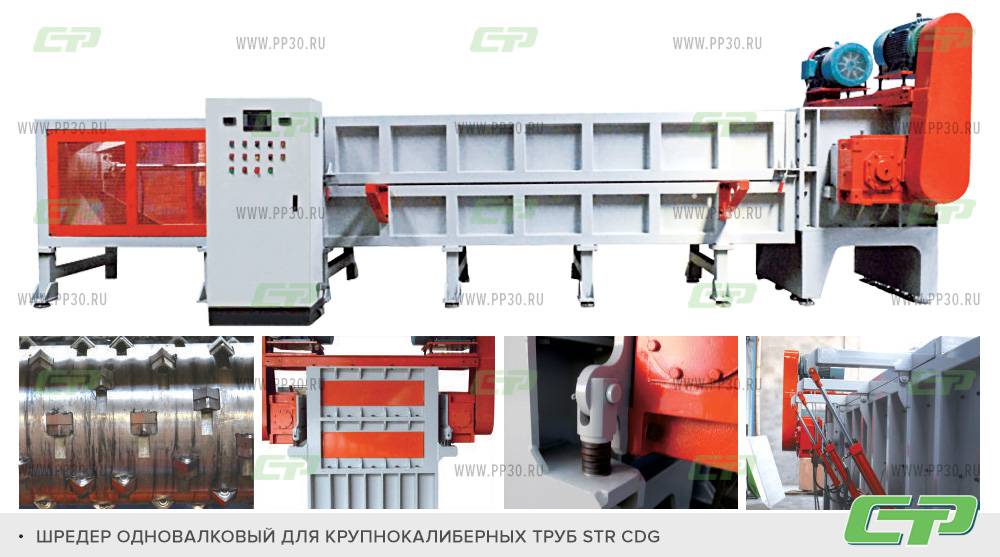

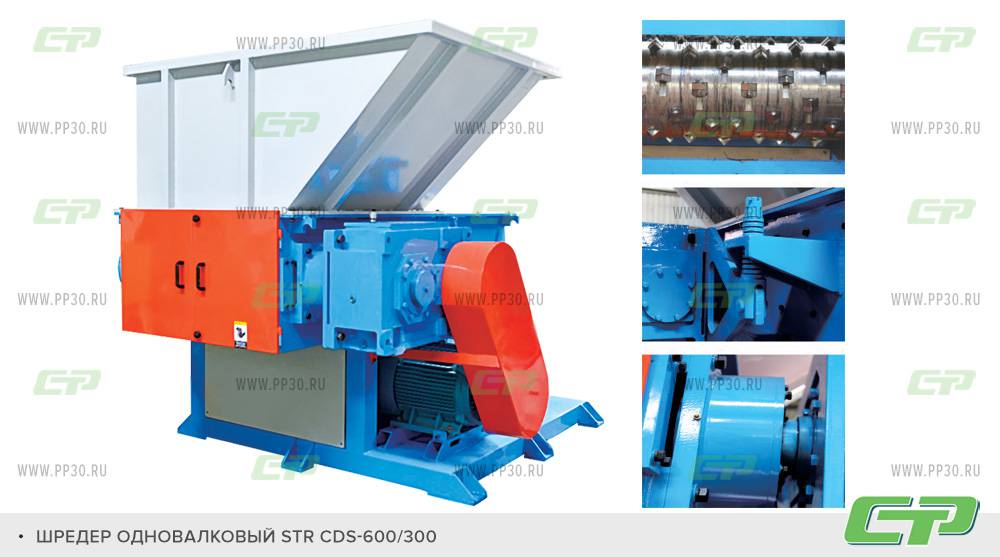

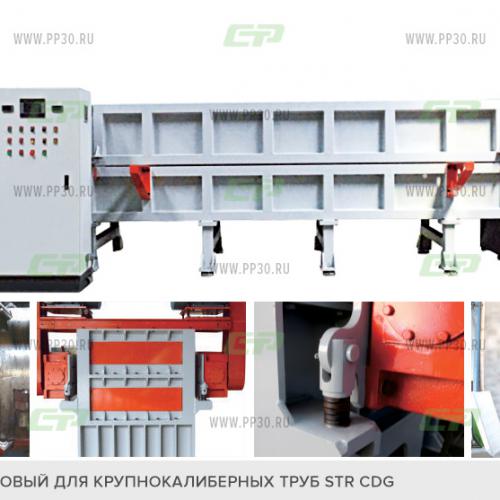

Одновалковый (однороторный) шредер – это оборудование с гидравлической пресс-плитой для дробления толстостенных изделий с высоким сопротивлением к измельчению (настенные панели ПВХ, пластиковые трубы, ковровые покрытия, объемные полимерные емкости, литники, ТБО). Размер получаемой дробленки на одновалковых шредерах меньше, чем на двухроторных, и по своему размеру она более однородна.
Принцип работы одновалкового шредера:
В загрузочный бункер шредера подается сырье для измельчения. Возвратно-поступательным движением, гидравлическая пресс-плита прижимает поступившее сырье к вращающемуся валу ротора, на котором установлены ножи для измельчения. Сила давления гидравлической пресс-плиты регулируется автоматически. Под ротором установлено сито с ячейками фракционного сита. Процесс измельчения происходит до тех пор, пока измельчаемое сырье полностью не пройдет сквозь сито.
Преимущества одновалковых шредеров перед многовалковыми:
Принцип работы двухвалкового шредера основан на асинхронном вращении двух роторов, оснащенных зубьями для захвата материала и проставочными дисками. Измельчение происходит между дисками, степень измельчения зависит от числа зубьев на одном диске и его толщины. Применяется для измельчения мягких пластиков, пленок, тканей, нитей, листов (толщиной до 3 мм).
Принцип работы двухвалкового шредера:
Перерабатываемый материал поступает в загрузочный бункер шредера, где происходит его захват режущими зубьями ножей. Ножи и диски установлены на двух валах, которые движутся навстречу друг другу. После захвата, происходит измельчение сырья до нужной фракции. Измельченный материал ссыпается вниз через экран, установленный в нижней части шредера. Асинхронный мотор переменного тока с редуктором обеспечивает передачу крутящего момента.
Для исключения аварийных ситуаций в шредере предусмотрена функция автореверса, которая срабатывает при перегрузке оборудования или заклинивании ножей шредера.
Производительность двухвалкового шредера серии STR CDТ зависит от:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОДНОВАЛКОВЫХ ШРЕДЕРОВ СЕРИИ STR CDS
МОДЕЛЬ |
STR CDS 600/300 |
STR CDS 600/400 |
STR CDS 800/300 |
STR CDS 800/400 |
STR CDS 1000/400 |
STR CDS 1200/400 |
STR CDS 1400/500 |
---|---|---|---|---|---|---|---|
Габариты, мм |
1970 × 1170 ×1760 |
1970 × 1170 × 1760 |
2410 × 1770 ×2450 |
2410 × 1770 ×2450 |
2410 × 1970 ×2450 |
2510 × 2270 ×2450 |
2600 × 2670 × 3100 |
Размер загрузочного окна, мм |
630 × 800 |
650 × 800 |
830 × 900 |
830 × 900 |
1030 × 1200 |
1230 × 1400 |
1400 × 1230 |
Диаметр ротора, мм |
300 |
400 |
400 |
400 |
400 |
400 |
500 |
Скорость вращения, об/мин |
80 |
83 |
78 |
78 |
78 |
78 |
78 |
Кол-во неподвижных ножей, шт |
2 |
1 |
2 |
2 |
2 |
2 |
2 |
Кол-во подвижных ножей, шт |
39 |
30 |
45 |
57 |
63 |
75 |
78 |
Гидравлическая мощность, кВт |
1,5 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
2,2 |
Мощность двигателя, кВт |
22 |
22 |
30 |
37 |
45 |
55 |
75 |
Вес, т |
2,8 |
1,8 |
3,5 |
3,7 |
5,1 |
5,6 |
8,0 |
Материал ножей |
Cr12MOV |
Cr12MOV |
Cr12MOV |
Cr12MOV |
Cr12MOV |
Cr12MOV |
Cr12MOV |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДВУХВАЛКОВЫХ ШРЕДЕРОВ СЕРИИ STR CDT
Модель |
STR |
STR |
STR |
STR |
STR |
STR |
---|---|---|---|---|---|---|
Внешние габариты, мм |
1600×700×1600 |
2130×1820×2200 |
2400×2160×2400 |
2130×2020×2200 |
2600×2160×2400 |
2800×2160×2400 |
Размер загрузочного окна, мм |
690 × 530 |
810×940 |
810×1170 |
1010×940 |
1010×1170 |
1210×1170 |
Диаметр ротора, мм |
300 |
300 |
400 |
300 |
400 |
400 |
Скорость вращения ротора, об/мин |
33 |
78 |
78 |
78 |
78 |
78 |
Диаметр ячеек сита, мм |
Z 30 |
Z 30 |
Z 30 |
Z 30 |
Z 30 |
Z 30 |
Количество резцов, шт. |
18 × 2 |
48×2 |
64×2 |
60×2 |
80×2 |
96×2 |
Количество неподвижных ножей, шт. |
4 + 4 |
4+4 |
4 + 4 |
4+4 |
4+4 |
4+4 |
Мощность двигателя, кВт |
7,5 + 7,5 |
30+30 |
30 + 30 |
30+30 |
37+37 |
45+45 |
