Экструзионная линия по производству ленты для капельного орошения

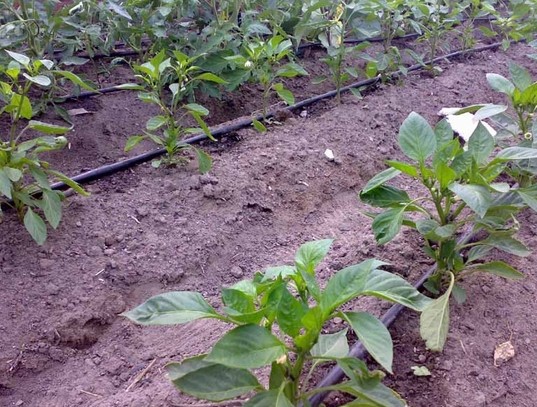

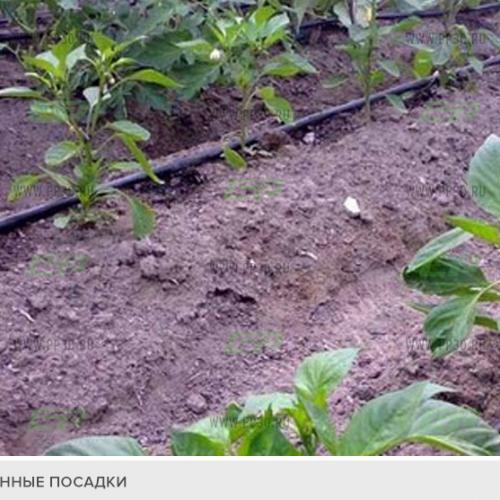

Капельная система орошения сельскохозяйственных посадок – это наиболее удобный и экономически выгодный вид полива растений.
Преимущества системы капельного орошения перед остальными видами полива:
- Происходит постоянная аэрация – почва насыщается кислородом, а влажность удерживается в оптимальных пределах;
- Корневая система растений лучше развита, имеет больше активных корневых волосков, так как основная масса корней сосредоточена в зоне капельниц;
- Растворенные питательные вещества поступают вместе с поливом непосредственно в корневую зону растения, поэтому, такой способ полива идеален для засушливых климатических условий;
- Так как листья растений не увлажняются при таком способе полива, то снижается вероятность появления и распространения болезней растений, так как фунгициды и инсектициды не смываются;
- Такой способ орошения позволяет применять его на склонах и участках со сложной топографией, так как не нужно переносить почву, сооружать специальные уступы - это снижает эрозию почвы;
- Участки почвы между рядами всегда остаются сухими, поэтому обработку почвы, опрыскивание и сбор урожая можно проводить в любое время, независимо от орошения;
- Значительно экономится расход воды;
- Экономится электроэнергия;
- Система слабо чувствительна к падениям давления в трубопроводе;
- Трудовые затраты на проведение полива снижены.
Применяя систему капельного орошения, можно быть уверенным, что растения будут обеспечены водой и удобрениями постоянно и строго дозировано, а эффективность аграрного хозяйства повысится.

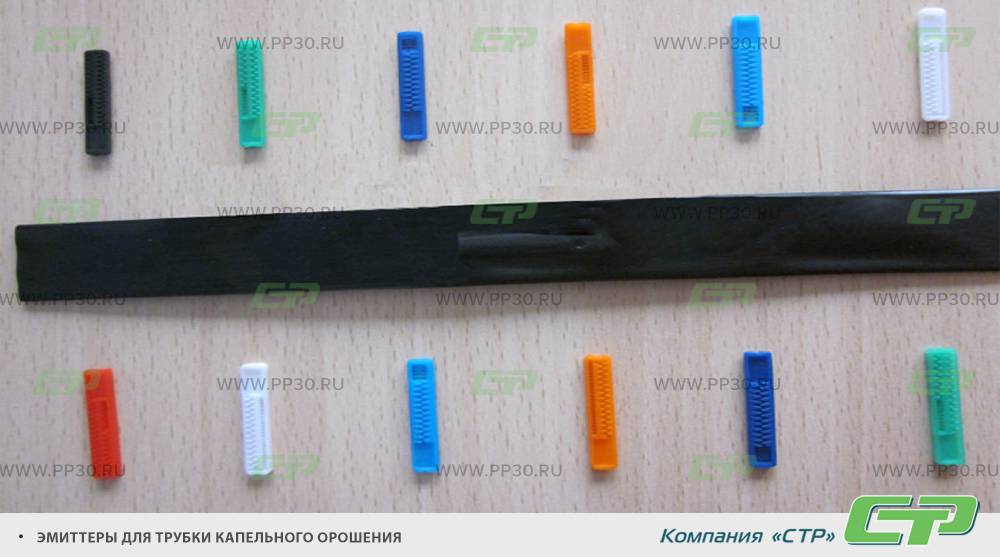

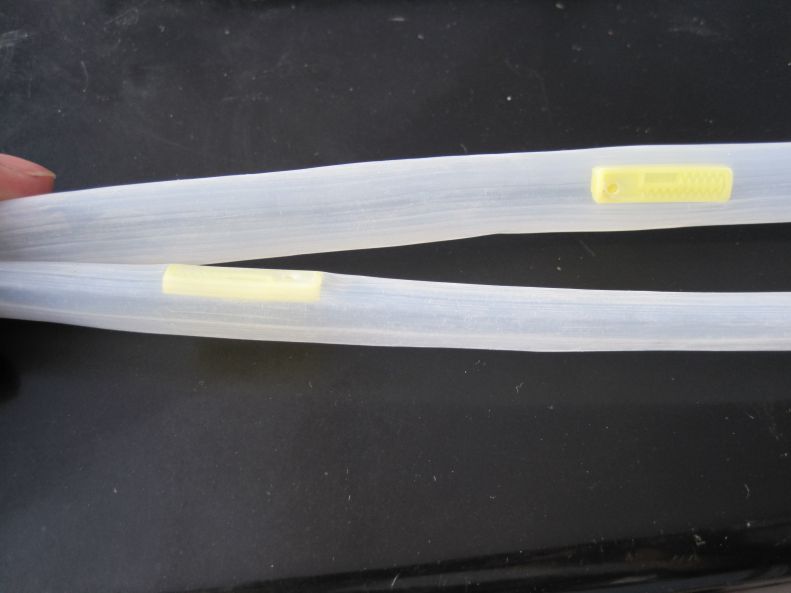

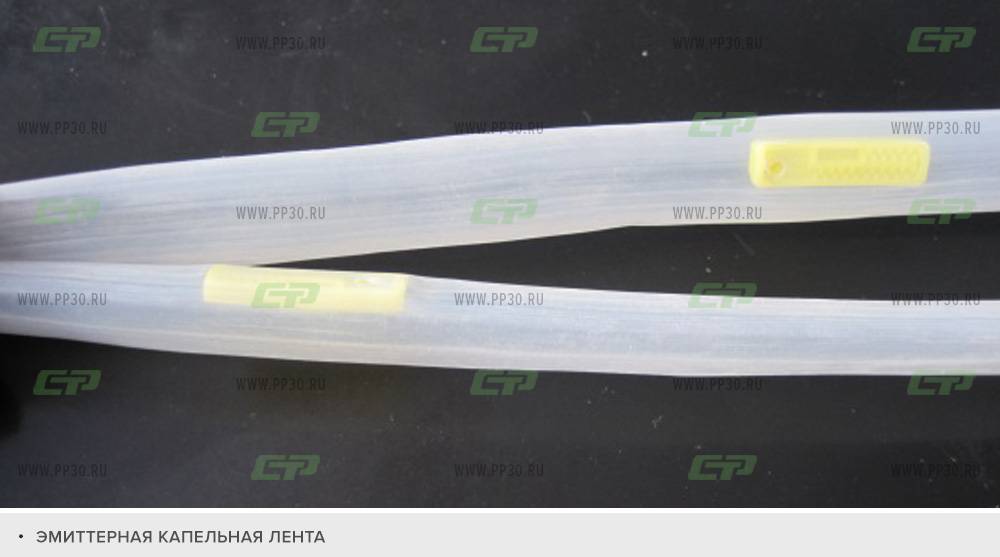

Современное решение для выполнения качественного капельного орошения - это эмиттерная капельная лента, в которой орошение происходит посредством эмиттеров – плоских капельниц в виде лабиринтов.
Такая конструкция ленты создает турбулентные потоки, которые очищают воду. Лента имеет фильтры и не засоряется.

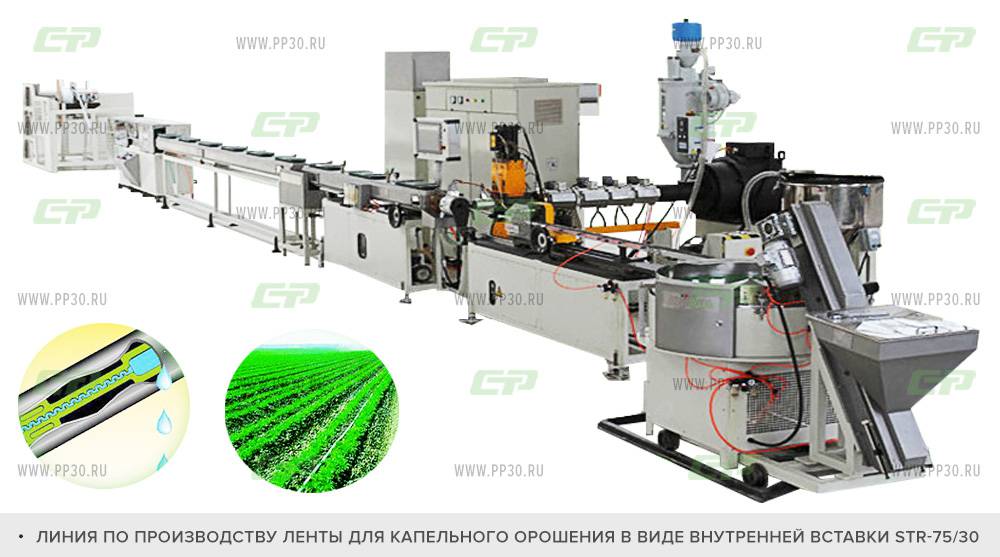

Для производства ленты капельного орошения эмиттерного типа мы предлагаем качественную и полностью автоматическую экструзионную линию модели STR-75/30:
- Рекомендуемый материал для использования: РЕ;
- Производительность по экструзии (зависит от материала и других факторов): 130 кг/час;
- Наружный размер выпускаемой ленты, мм: 16;
- Регулируемый расход капельной воды , л/час: 1 – 3;
- Скорость линии (линейная скорость), м/мин: 0 - 100;
- Направление работы: справа налево.
Линия по производству ленты для капельного орошения STR-75/30 имеет 2 узла:
- Узел сортировки - по сравнению с обычным, увеличен, поэтому скорость подачи эмиттера выше;
- Узел перфорации - усовершенствован способ пробивки отверстий, минимизирован риск поломки стержня иглы перфорации.
Линия в наличии на складе.
Стоимость линии по производству ленты для капельного орошения в виде внутренней вставки STR-75/30 составляет 179 000 долларов США по курсу ЦБ.
Для производства эмиттеров мы предлагаем:
- термопластавтомат горизонтального типа STR-1700С - 36 000 долларов США.
- пресс-форму на 32 эмиттера - 20 000 долларов США.
|
Всё оборудование можно приобрести в комплекте за 235 000 $, или по отдельности. |
Гарантия на поставляемое оборудование 24 месяца с момента подписания Акта сдачи-приемки оборудования.
 |
 |
|
 |
 |
|
 |
 |
|
 |
 |
|
 |
 |
|
 |
 |
Данное оборудование используется в отраслях:
1. Линия для производства ленты капельного орошения STR-75/30:
Система входа головы капельницы - 1 шт.;
Автоматический загрузчик с тепловой воздушной сушкой - 1 шт.;
Одношнековый экструдер - 1 шт.;
Фильера (включая фильтр) - 1 шт.;
Ванна вакуумной формовки - 1 шт.;
Ванна водяного охлаждения - 2 шт.;
Протяжка - 2 шт.;
Система пробивки отверстий - 1 шт.;
Намотчик - 1 шт.;
Шкаф электрический - 1 шт.
2. Термопластавтомат горизонтального типа STR-1700С.
3. Пресс-форма на 32 эмиттера.

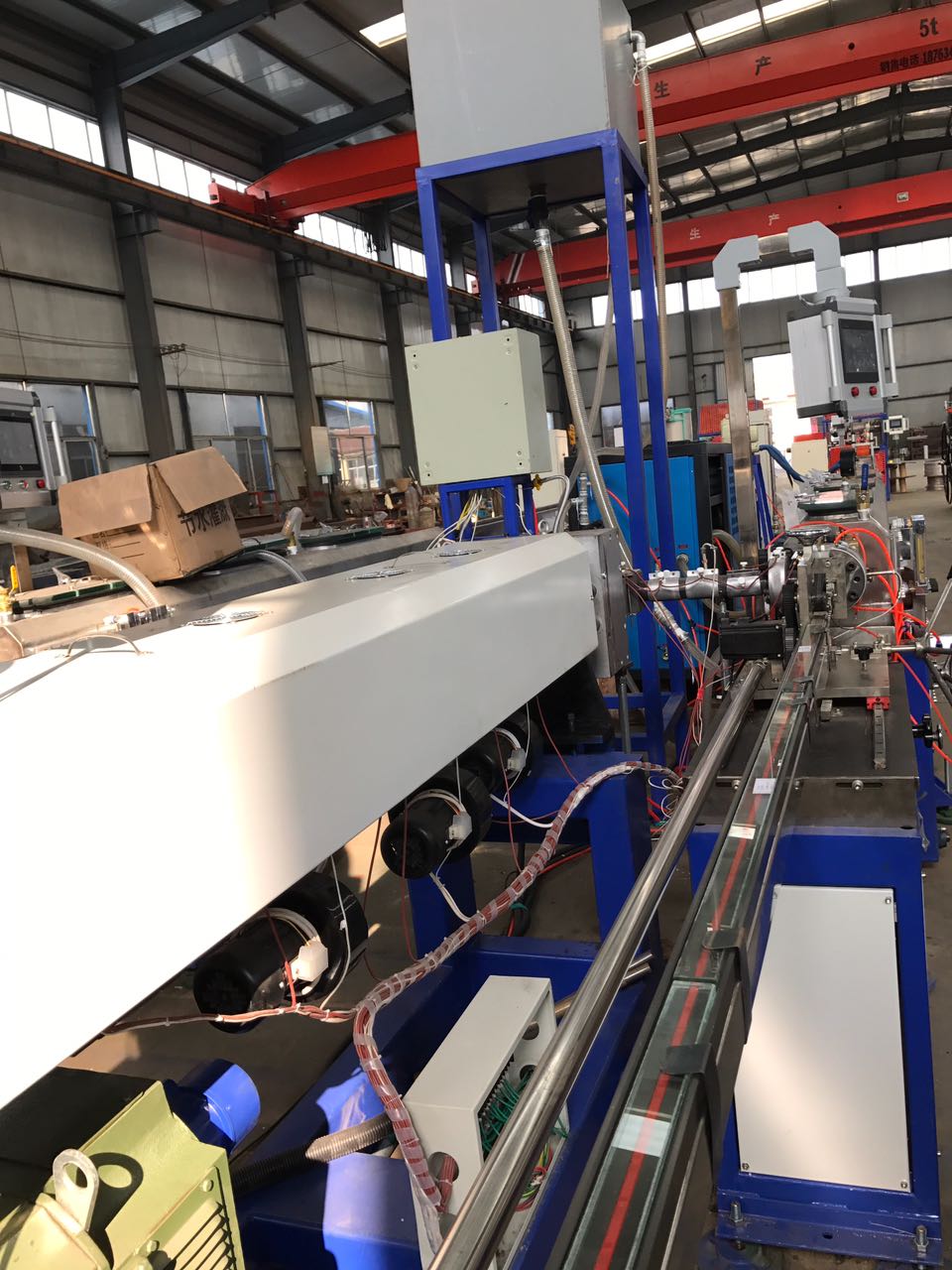

Описание экструзионной линии STR-75/30:

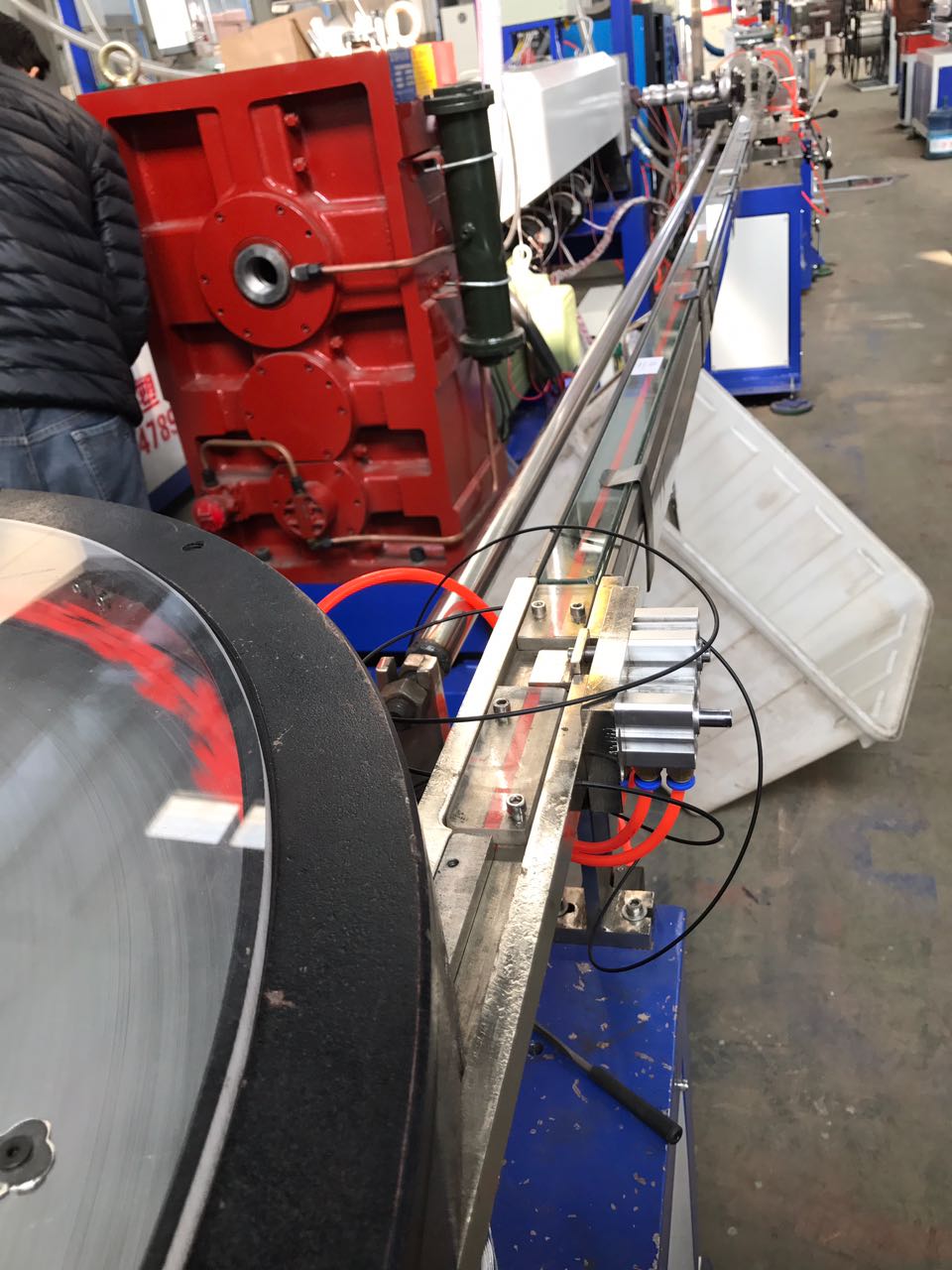

1. Система подачи эмиттера
- Устройство подачи материала на голову капельницы
Способ загрузки: автоматический
Способ подачи: ленточным транспортёром
- Двигатель протяжки:
Вид: AC, с частотным управлением.
Мощность: 60w
Скорость вращения: 50HZ, 1450 об/мин

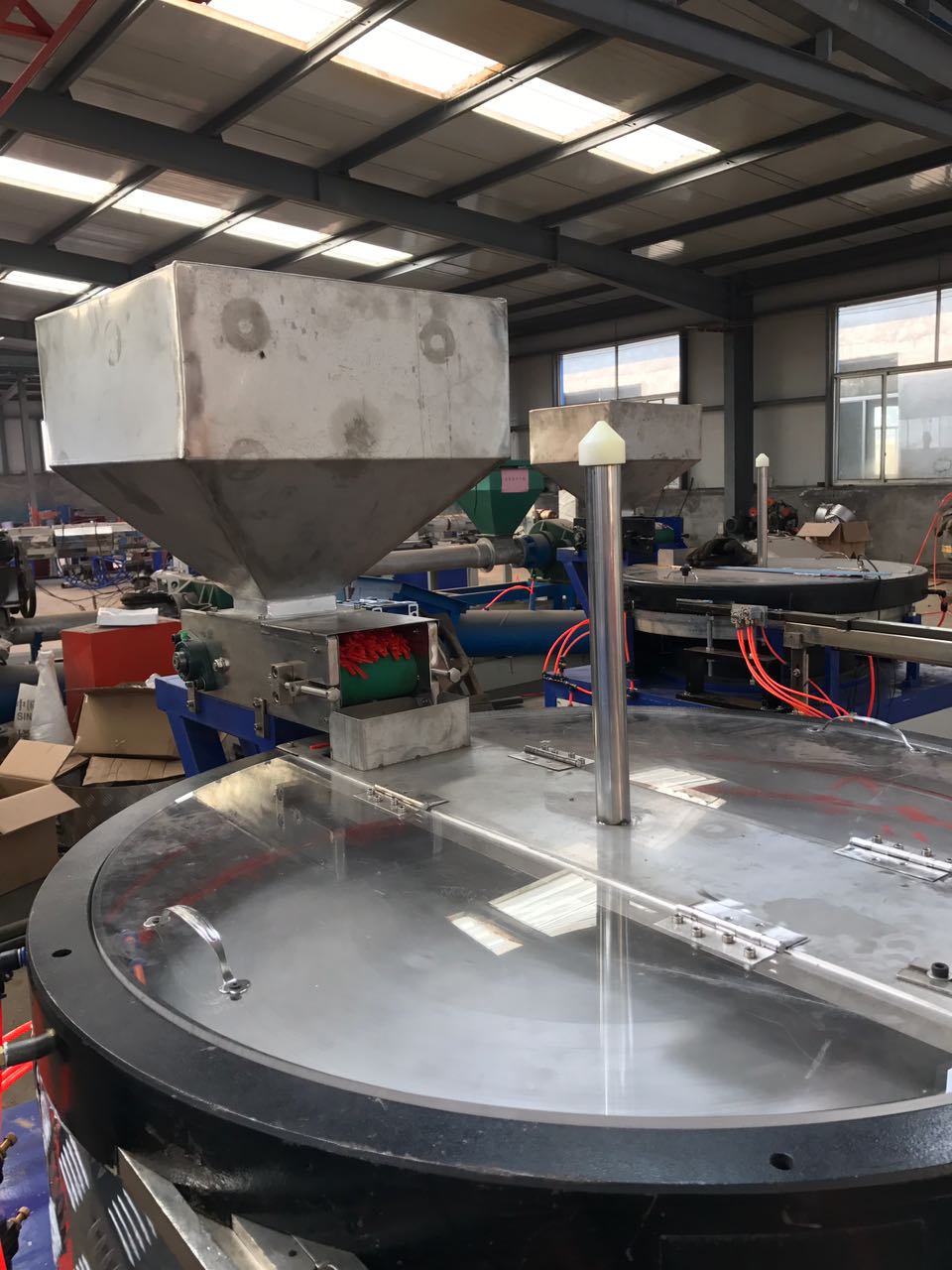

- Устройство просеивания (фильтрации) головы капельницы:
Способ просеивания (фильтрации): автоматическое просеивание (фильтрация).
Скорость просеивания (фильтрации): 500 шт./мин.
Диаметр вращающейся пластины: 800 мм
- Двигатель привода диска вращения:
Вид: AC, с частотным управлением
Мощность: 750w
Скорость вращения: 50HZ, 1450 об/мин
- Вход капельной головы:
Вид входа: синхронизированный, ленточный
- Двигатель привода входа:
Вид: AC, с частотным управлением
Мощность: 60w
Скорость вращения: 50HZ, 1450 об/мин

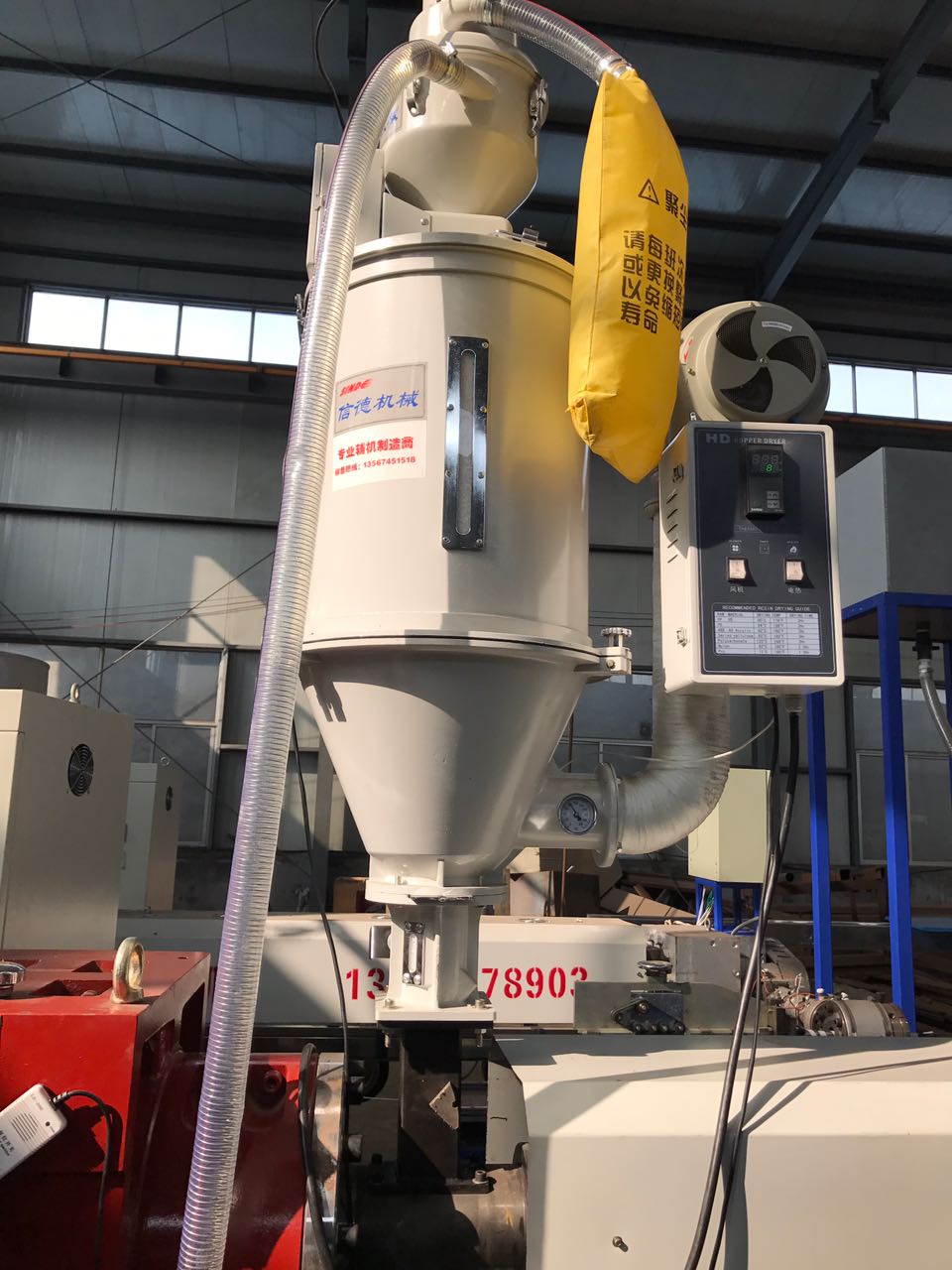

2. Автоматический загрузчик с тепловой воздушной сушкой.
Способ загрузки материала: вакуумное всасывание
Способ сушки: воздушная сушка с автоматическим управлением нагрева

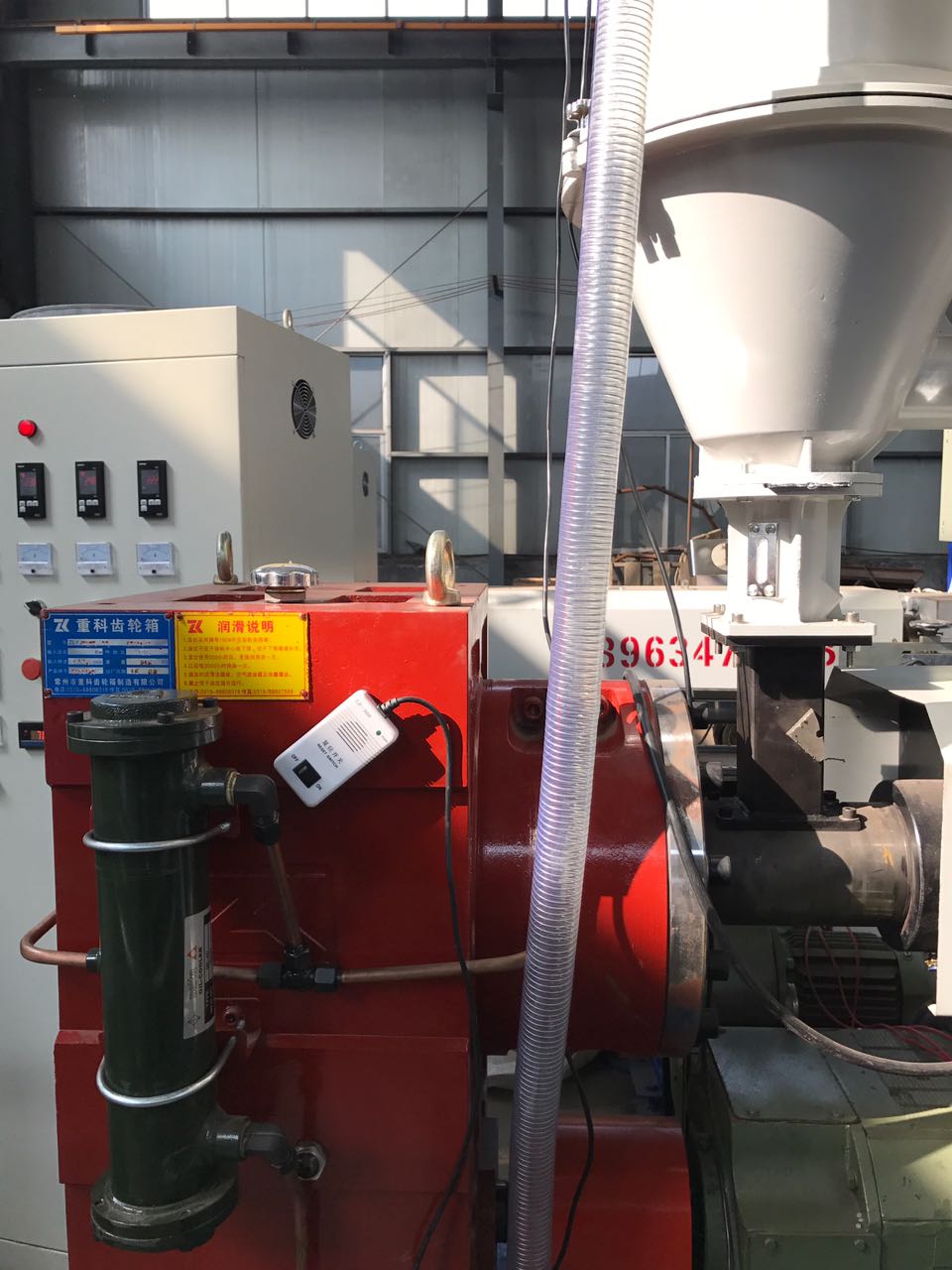

3. Одношнековый экструдер для полимеров.
Модель: STR SJ-75/30, 1шт.
- Шнек
Диаметр шнека: 75 мм
L/D: 30:1
Материал шнека: 38CrMOALA
Обработка: улучшение, азотирование. Глубина азотирования > 0.6 мм, твёрдость азотирования > = 700.
- Цилиндр
Отверстие цилиндра: 75 мм
Материал цилиндра: 38CrMOALA
Обработка: улучшение, азотирование. Глубина азотирования > 0.6 мм, твёрдость азотирования > = 700.
Управление температуры цилиндра: автоматическое управление постоянной температуры в 3-х зонах.
Способ нагрева цилиндра: литыми алюминиевыми нагревателями
Способ охлаждения цилиндра: воздушный, 4 зоны.
- Коробка привода
Вид: поверхность шестерён 225 типа
Способ масляной смазки коробки привода: принудительная циркуляционная масляная смазка
Шестерни: термообработка улучшением, поверхность азотирована, точная шлифовка.
Материал шестерён: стальной сплав
- Двигатель привода:
Вид: AC, с частотным управлением.
Мощность: 45 кВт

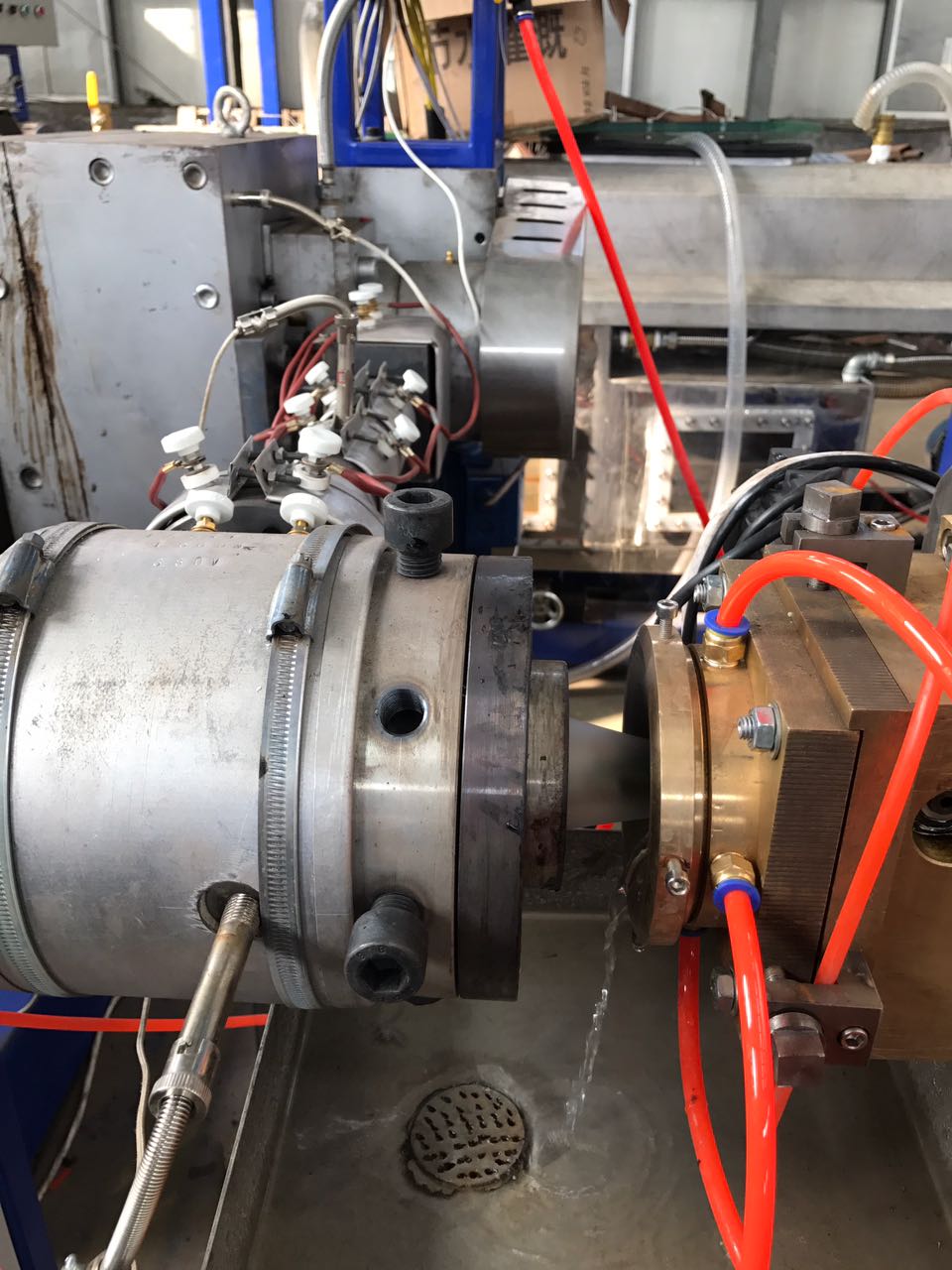

4. Фильера.
Вид фильеры: винтовой, горлышко фильеры кольцевидное, с заменяемым стержневым валом.
Кол-во зон управляемого нагрева: 1 зона
Мощность нагрева: 3.5 кВт
Материал калибровочной втулки: особо высокопрочная, износостойкая втулка из меди.
5. Ванна вакуумной калибрации.
Вакуумный насос: 1.45 кВт
Водяные насосы: 0.5 кВт*2 + 0.2 кВт*1
Материал ванны: нерж. сталь
Длина ванны: 4м (стандартная комплектация. длину можно изменить)
Высота по центру: 1 м
6. Ванна водяного охлаждения.
Вид: иммерсионного типа (погружением)
Материал ванны: нержавеющая сталь
Длина водяной ванны: 4 м (стандартная комплектация. длину можно изменить)
Высота по центру: 1 м
7. Высокоскоростная протяжка
Вид протяжки: высокоскоростная, с гусеничной лентой
Способ зажима: пневматический
Скорость протяжки: ≤ 120 м/мин
Вид: AC, частотное управление
Мощность: 2.2 кВт
Скорость вращения: 50 Hz, 1450 об/мин

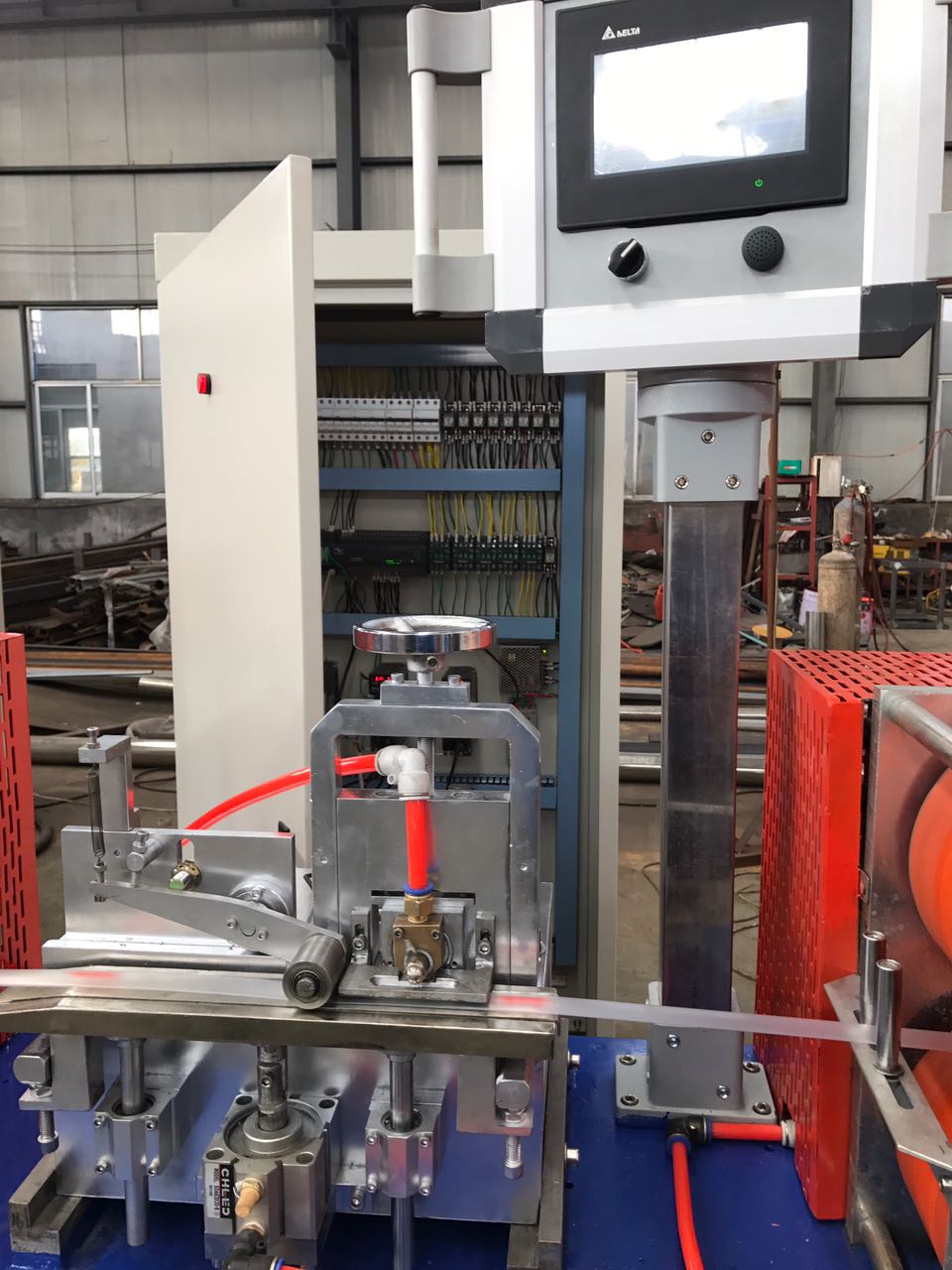

8. Система пробивки отверстий
Способ пробивки отверстий: при помощи серво-устройства пробивка отверстий
Мощность вакуумного насоса: 1.45 кВт
Скорость пробивки отверстий: ≤ 120м/мин
Мощность двигателя пробивки отверстий: 400w (серво двигатель)

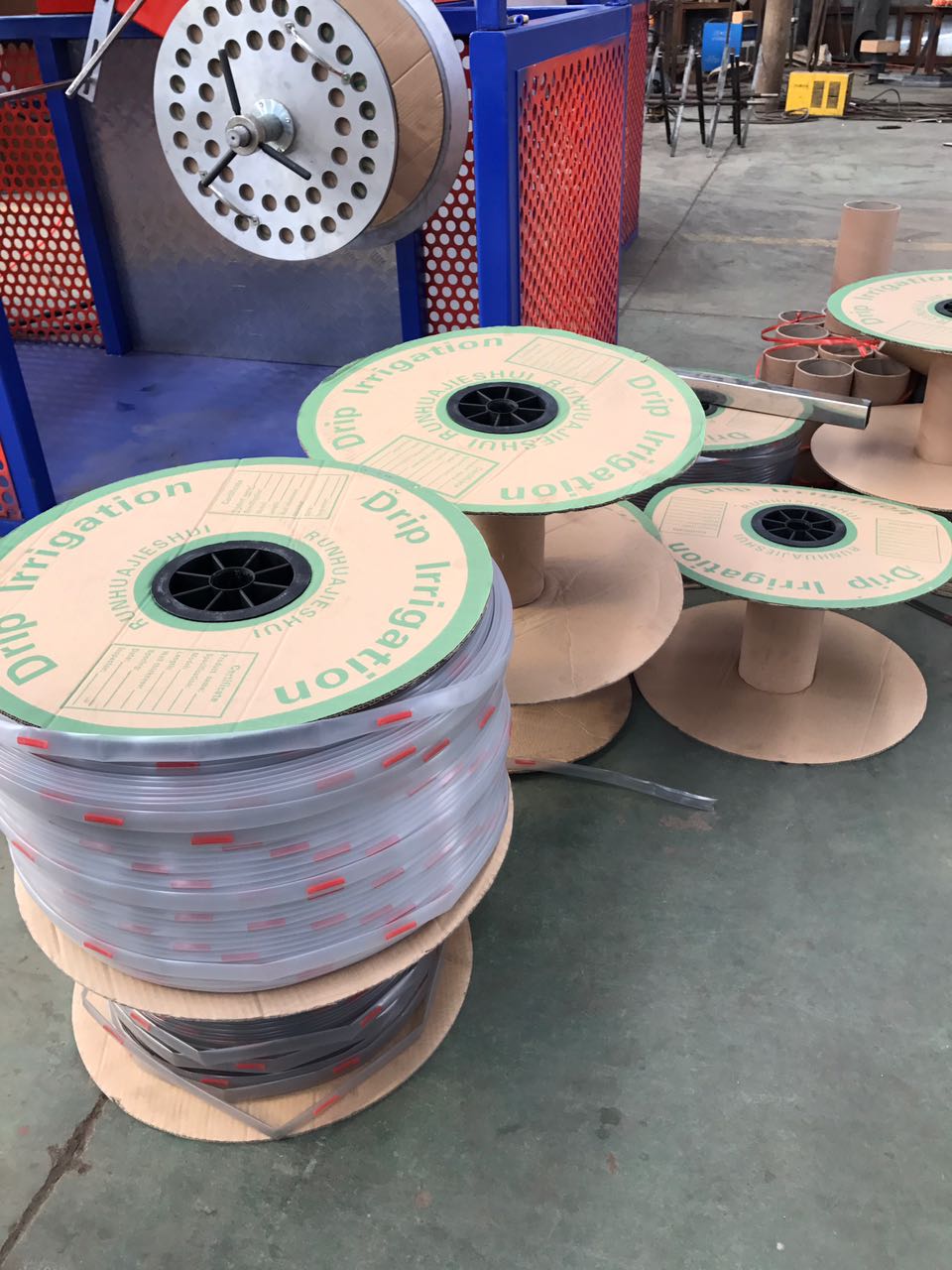

9. Намотчик
Способ намотки: намотка 2-х позиционная, автоматическая.
Способ намотки: с автоматическим управлением.
Способ разгрузки рулонов: вручную
Длина намотки: ≤2000м, имеется счётчик длины. По желанию заказчика можно изменить.
Двигатель протяжки: серво двигатель, 0.2 кВт.

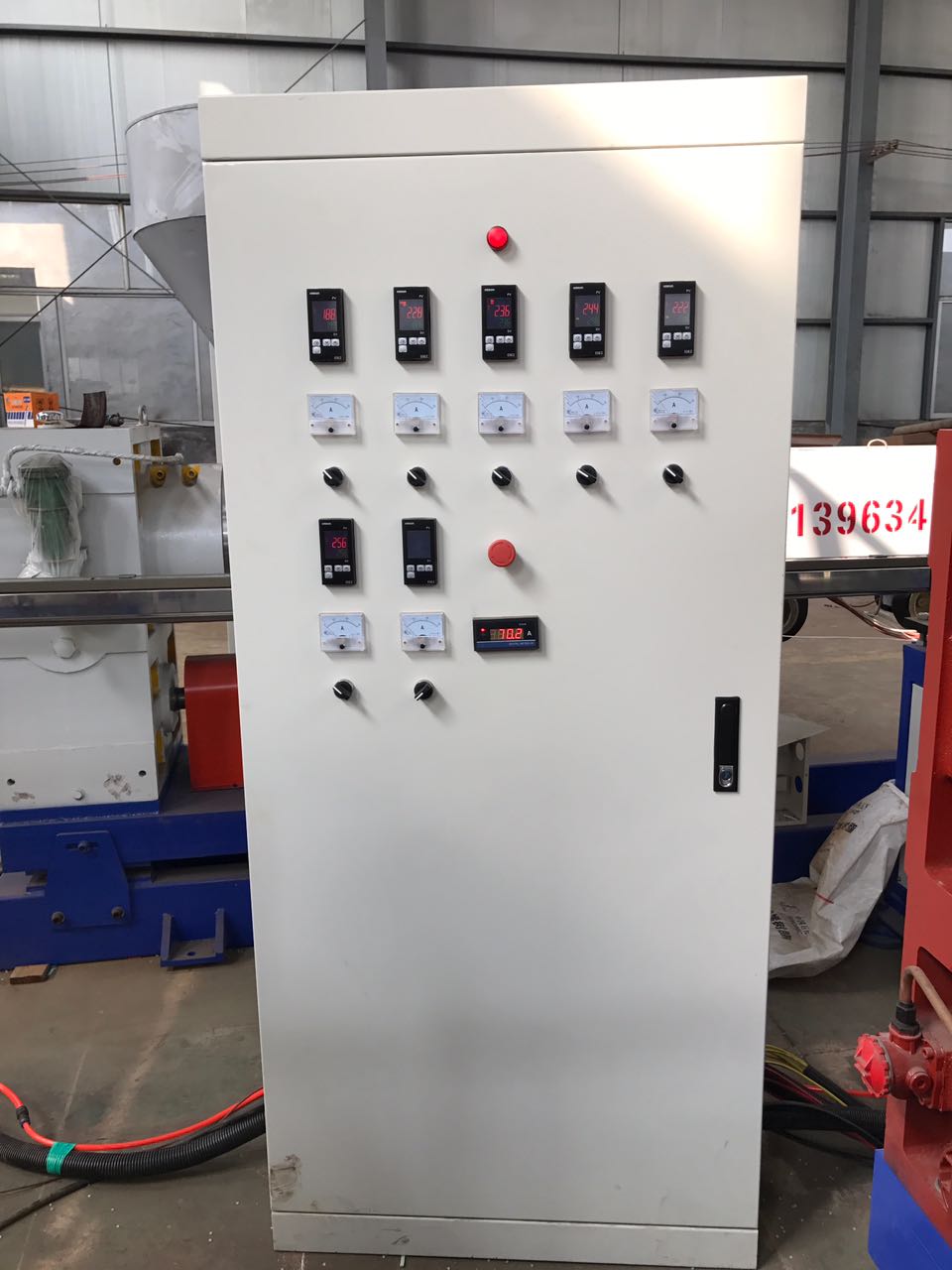

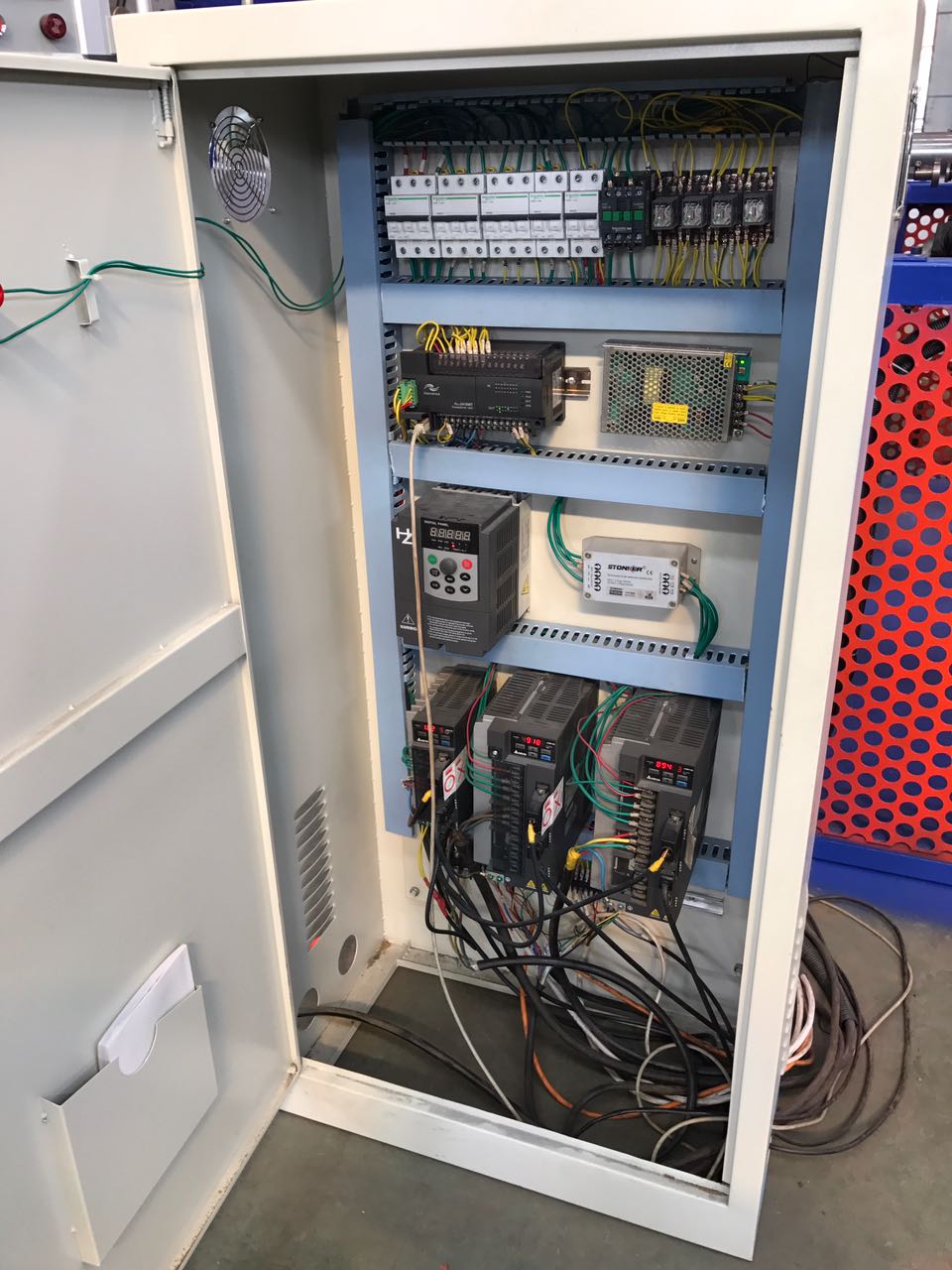

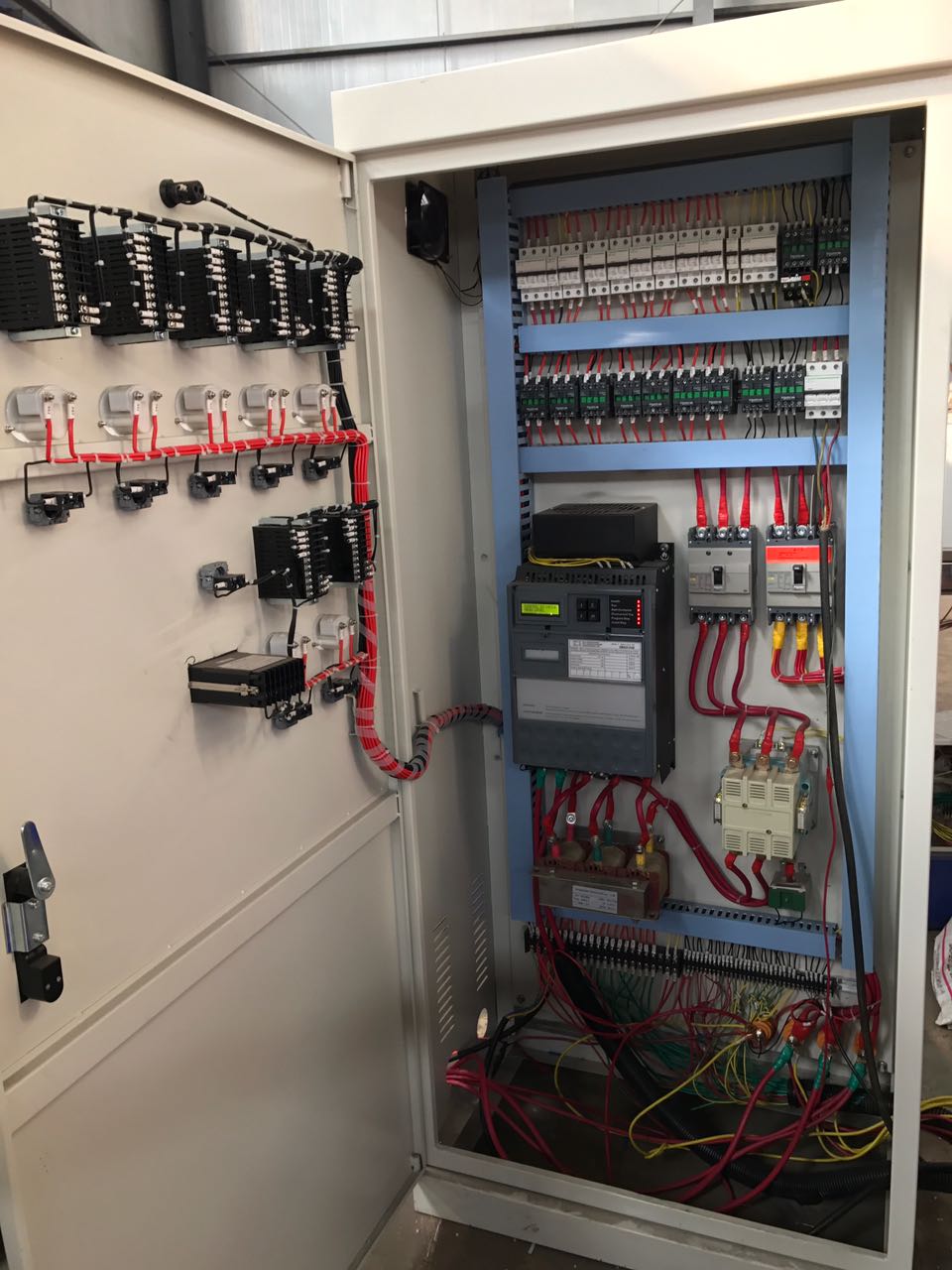

10. Электрический шкаф
Нагрев: 5 зон
Марка низковольтных приборов: Schneider
Частотный преобразователь: Delta
11. Управление температурой воды
Максимальный расход воды: 500 л/час
Мощность: 2.2 кВт
Рабочее давление: 0.5-1.0 M/Pa
Окружающая среда: 4-40 °С
12. Система управления водой
Мощность компрессора: 10.1 кВт
Мощность насоса охлаждения воды: 1.5 кВт
Установленная мощность конфигурации: 12.5 кВт
Управление температурой воды
Макс. расход воды: 500 л/час
Мощность: 2.2 кВт
Рабочее давление: 0.5-1.0 M/Pa
Окружающая среда: 4-40°С
Система управления водой
Мощность компрессора: 10.1 кВт
Мощность насоса охлаждения воды: 1.5 кВт
Установленная мощность конфигурации: 12.5 кВт
Комплектующие детали:
- Термопара - 5 шт.;
- Нагреватели экструдера - 2 шт.;
- Нагреватели головы - 2 шт.;
- Стержни для пробивки отверстий - 20 шт.
| Стоимость экструзионной линии 179 000 $ |
Технические характеристики термопластавтомата STR-1700С:
|
Параметры |
STR 1700 C |
|---|---|
|
Узел впрыска |
|
|
Диаметр шнека, мм |
50 |
|
Соотношение L/D |
20 |
|
Объём впрыска, см3 (теоретический) |
454 |
|
Вес впрыска, гр |
413 |
|
Давление впрыска, Mпа |
158 |
|
Скорость вращения шнек, об/мин |
0-185 |
|
Узел замыкания |
|
|
Усилие смыкания, KН |
1700 |
|
Длина хода плиты, мм |
455 |
|
Расстояние между колоннами, мм |
460*460 |
|
Максимальная высота пресс-формы, мм |
450 |
|
Минимальная высота пресс-формы, мм |
180 |
|
Ход выталкивателя, мм |
125 |
|
Усилие выталкивателя, KН |
45 |
|
Общие данные |
|
|
Максимальное давление насоса |
16 |
|
Мощность электродвигателя, кВт |
15 |
|
Мощность нагревателей, кВт |
10.9 |
|
Габариты (Д x Ш x В), м |
5.16*1.4*2.04 |
|
Масса (НЕТТО), тонн |
5.6 |
|
Объем гидробака, л |
320 |
|
Спецификации станок: |
|
|
Контроллер |
Taiwan Techmation |
|
Насос |
German Eckerle |
|
Направляющий клапан |
American Vickers / Sunny |
|
Линейный преобразователь |
WOOG / TOM |
|
Пластифицирующий мотор |
Intermot / STF |
|
Серводвигатель |
Italy Phase |
|
Драйвер |
Xintai |
|
Контактор |
Schneider |
Скачать технические характеристики ТПА STR-1700С в pdf
| Стоимость термопластавтомата STR-1700С 36 000 $ |
